Veho VMS-004 Discovery Deluxe USB Microscope User Manual

1. அறிமுகம்

This manual provides detailed instructions for the proper setup, operation, and maintenance of your Veho VMS-004 Discovery Deluxe USB Microscope. Please read this manual thoroughly before using the device to ensure optimal performance and longevity.

The Veho VMS-004 is a versatile USB microscope designed for detailed observation and digital capture of magnified images and videos. It features up to 400x magnification, a 2.0 Megapixel CMOS lens, and adjustable LED illumination, making it suitable for various applications including educational, hobbyist, and professional use.

2. பாதுகாப்பு தகவல்

• பிரித்தெடுக்க வேண்டாம்: Attempting to disassemble or modify the microscope may cause damage and void the warranty.
• நேரடி சூரிய ஒளியைத் தவிர்க்கவும்: நுண்ணோக்கியை நேரடி சூரிய ஒளி அல்லது அதிக வெப்பநிலைக்கு வெளிப்படுத்த வேண்டாம்.
• கவனமாக கையாளவும்: The lens and internal components are delicate. Avoid dropping or subjecting the device to strong impacts.
• உலர் வைத்து: இந்த சாதனம் நீர்ப்புகா அல்ல. தண்ணீர் அல்லது அதிக ஈரப்பதத்திற்கு ஆளாகாமல் இருக்கவும்.
• சக்தி ஆதாரம்: Use only the specified USB power source.
• குழந்தைகள்: Keep out of reach of small children. Adult supervision is recommended during use.

3. தொகுப்பு உள்ளடக்கங்கள்

உங்கள் தொகுப்பில் அனைத்து பொருட்களும் உள்ளதா என சரிபார்க்கவும்:

• Veho VMS-004 Discovery Deluxe USB Microscope
• Flexi Alloy Stand
• Software CD (for drivers and application)
• பயனர் கையேடு (இந்த ஆவணம்)

4. தயாரிப்பு முடிந்துவிட்டதுview

Familiarize yourself with the main components of the Veho VMS-004 microscope.

Figure 4.1: The Veho VMS-004 Discovery Deluxe USB Microscope mounted on its flexi alloy stand.

• Microscope Body: Contains the lens, CMOS sensor, and illumination LEDs.
• ஃபோகஸ் வீல்: Located on the microscope body, used to adjust the focus for clear images.
• ஸ்னாப்ஷாட் பட்டன்: A button on the microscope body for capturing still images.
• LED Illumination Control: A small wheel or dial to adjust the brightness of the built-in LEDs.
• USB கேபிள்: For connecting the microscope to your computer.
• Flexi Alloy Stand: Provides a stable base and adjustable positioning for the microscope.

படம் 4.2: நெருக்கமான காட்சி view of the focus wheel and magnification markings on the microscope body.

படம் 4.3: முன் view of the microscope lens, showing the integrated LED illumination ring.

5 அமைவு

5.1 ஸ்டாண்ட் அசெம்பிளி

The flexi alloy stand provides stability and allows for precise positioning of the microscope.

1. Attach the microscope holder to the flexible arm of the stand.
2. Secure the microscope into the holder. Ensure it is firmly seated but not overly tightened to avoid damage.
3. நிலைப்பாட்டை ஒரு நிலையான, தட்டையான மேற்பரப்பில் வைக்கவும்.

Figure 5.1: The microscope securely mounted on its flexi alloy stand.

5.2 மென்பொருள் நிறுவல்

The Veho VMS-004 requires driver and software installation for full functionality on your computer (PC or Mac compatible).

1. Insert the provided software CD into your computer's CD/DVD drive. If your computer does not have a CD drive, please visit the official Veho support website to download the necessary drivers and software.
2. Follow the on-screen instructions to install the drivers and the accompanying application.
3. நிறுவிய பின் கேட்கப்பட்டால் உங்கள் கணினியை மறுதொடக்கம் செய்யுங்கள்.

5.3 Connecting the Microscope

Once the software is installed, connect the microscope to your computer.

1. Plug the USB cable of the microscope into an available USB port on your computer.
2. The computer should automatically detect the device.
3. Launch the installed microscope application. You should see a live feed from the microscope's camera.

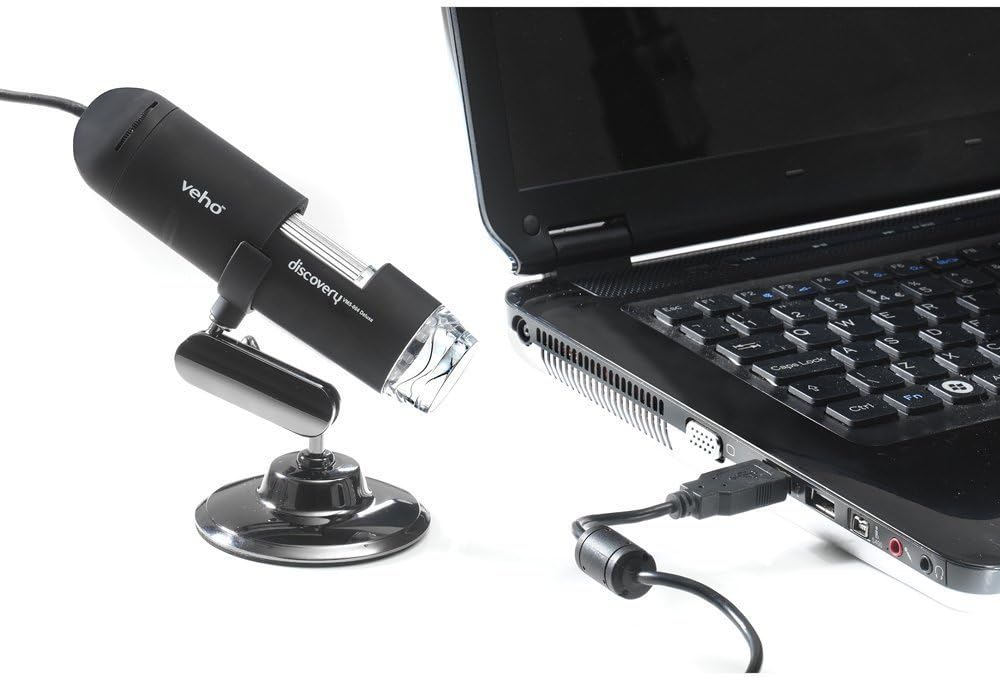

Figure 5.2: The USB microscope connected to a laptop, ready for use.

6. இயக்க வழிமுறைகள்

6.1 Placing the Object

Position the object you wish to observe directly beneath the microscope lens. Adjust the flexible stand to bring the lens close to the object.

Figure 6.1: The microscope positioned over a coin for observation.

6.2 உருப்பெருக்கம் மற்றும் குவியத்தை சரிசெய்தல்

The microscope offers up to 400x digital magnification. To achieve a clear image:

1. Adjust the distance between the microscope lens and the object using the flexible stand.
2. Rotate the focus wheel on the microscope body until the image on your computer screen is sharp and clear.
3. குறிப்பு: The effective magnification changes with the distance from the object and the focus setting.

6.3 LED Illumination Control

The microscope features built-in LEDs to illuminate your subject. To adjust the brightness:

• Locate the LED illumination control (a small wheel or dial) on the microscope cable or body.
• Rotate the control to increase or decrease the LED brightness as needed for optimal viewing.

6.4 படங்கள் மற்றும் வீடியோக்களைப் படம்பிடித்தல்

The included software allows you to capture still images and record videos.

• ஸ்டில் படம்: Press the snapshot button on the microscope body or click the capture button within the software interface.
• வீடியோ பதிவு: Use the record function within the software application to start and stop video capture.
• கைப்பற்றப்பட்டது files are typically saved to a default folder on your computer, which can usually be configured within the software settings.

6.5 Measurement Software

The accompanying software includes measurement capabilities. Refer to the software's help documentation for detailed instructions on how to calibrate and use the measurement tools. For accurate measurements, it is recommended to use a known reference scale in your image.

7. பராமரிப்பு

• லென்ஸை சுத்தம் செய்தல்: ஆப்டிகல் லென்ஸ்களுக்காக பிரத்யேகமாக வடிவமைக்கப்பட்ட மென்மையான, பஞ்சு இல்லாத துணியைப் பயன்படுத்தவும். சிராய்ப்பு கிளீனர்கள் அல்லது கரைப்பான்களைப் பயன்படுத்த வேண்டாம்.
• உடலை சுத்தம் செய்தல்: நுண்ணோக்கி உடலைத் துடைத்து, உலர்ந்த அல்லது சற்று டி-அழுத்தப்பட்ட துணியுடன் நிற்கவும்.amp, மென்மையான துணி.
• சேமிப்பு: பயன்பாட்டில் இல்லாதபோது, ​​நுண்ணோக்கியை சுத்தமான, உலர்ந்த மற்றும் தூசி இல்லாத சூழலில் சேமிக்கவும்.
• மென்பொருள் புதுப்பிப்புகள்: Periodically check the Veho official website for software and driver updates to ensure compatibility and optimal performance.

8. சரிசெய்தல்

9. விவரக்குறிப்புகள்

10. உத்தரவாதம் & ஆதரவு

For warranty information, technical support, or service inquiries, please refer to the warranty card included with your product or visit the official Veho webஉத்தரவாதக் கோரிக்கைகளுக்கு உங்கள் வாங்கியதற்கான ஆதாரத்தை வைத்திருங்கள்.

Veho Official Webதளம்: www.veho-world.com
