1. முக்கியமான பாதுகாப்பு தகவல்
Please read and understand all instructions before beginning installation. Failure to do so may result in electric shock, fire, or other injuries that could be hazardous or fatal. This product must be installed in accordance with the applicable installation code by a person familiar with the construction and operation of the product and the hazards involved.
- எச்சரிக்கை: மின்சார அதிர்ச்சி ஆபத்து. நிறுவும் அல்லது சர்வீஸ் செய்வதற்கு முன் ஃபியூஸ் அல்லது சர்க்யூட் பிரேக்கரில் மின்சாரத்தை துண்டிக்கவும்.
- அனைத்து மின் இணைப்புகளும் உள்ளூர் குறியீடுகள், கட்டளைகள் அல்லது தேசிய மின்சாரக் குறியீடு (NEC) க்கு இணங்க இருக்க வேண்டும்.
- வயரிங் நடைமுறைகள் குறித்து உங்களுக்குத் தெரியாவிட்டால், தகுதிவாய்ந்த எலக்ட்ரீஷியனை அணுகவும்.
- This fixture is designed for outdoor, wet location use. Ensure all connections are properly sealed to prevent water intrusion.
- Do not attempt to modify the integrated LED light source. It is not replaceable.
2. தொகுப்பு உள்ளடக்கங்கள்
நிறுவலைத் தொடங்குவதற்கு முன் அனைத்து கூறுகளும் உள்ளனவா என்பதைச் சரிபார்க்கவும்:
- 1 x VAXCEL Melbourne Post Light Fixture (with integrated LED)
- 1 x Clear Crackle Glass Shade
- மவுண்டிங் வன்பொருள் (திருகுகள், கம்பி கொட்டைகள்)
3. விவரக்குறிப்புகள்
| அம்சம் | விவரக்குறிப்பு |
|---|---|
| மாதிரி எண் | T0165 |

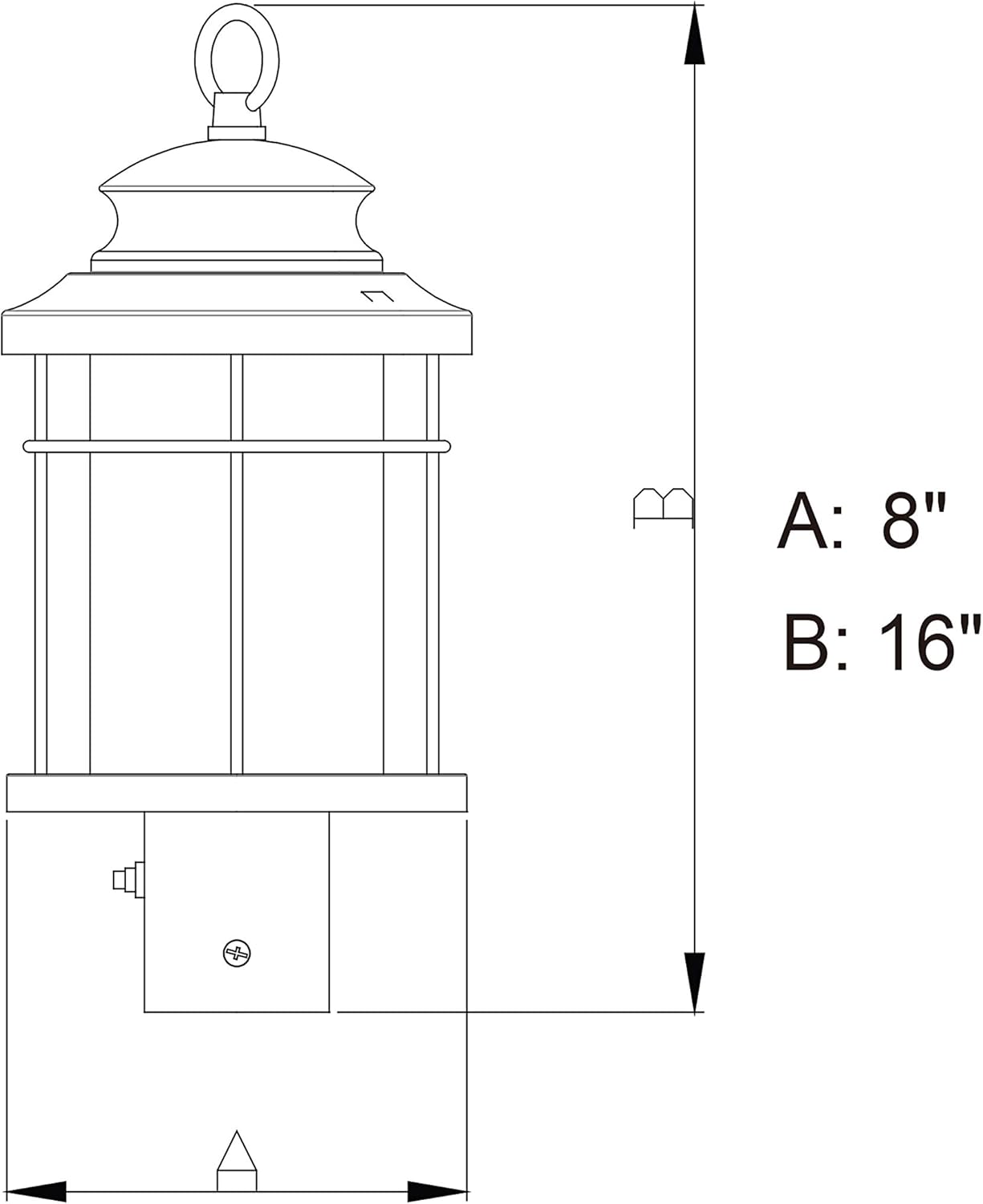

| பரிமாணங்கள் (L x W x H) | 8" x 8" x 16" |
| எடை | 3.97 பவுண்டுகள் |
| பொருள் | அலாய் ஸ்டீல், கண்ணாடி |
| ஒளி மூல | Integrated LED (6 Watts) |
| பிரகாசம் | 300 லுமன்ஸ் |
| வண்ண வெப்பநிலை | 3000 கெல்வின் (சூடான வெள்ளை) |
| கலர் ரெண்டரிங் இன்டெக்ஸ் (CRI) | 82 |
| தொகுதிtage | 120 வோல்ட் |
| சிறப்பு அம்சங்கள் | Dusk to Dawn Sensor, Exterior Wet Rated |
| மவுண்டிங் வகை | Post Mounted (fits standard 3-inch diameter post, not included) |
4. நிறுவல் வழிமுறைகள் (அமைவு)
Before you begin, ensure the power is turned off at the circuit breaker. This fixture is designed to be mounted on a standard 3-inch diameter post (post not included).
- Prepare the Post: Ensure your existing 3-inch diameter post is securely installed and has electrical wiring extending from its top.
- வயரிங் இணைக்க: Carefully connect the fixture's wires to your household electrical wires. Use the provided wire nuts to secure connections:
- Connect the black wire from the fixture to the black (hot) wire from the post.
- Connect the white wire from the fixture to the white (neutral) wire from the post.
- Connect the green or bare copper ground wire from the fixture to the green or bare copper ground wire from the post.
- பொருத்துதலை ஏற்றவும்: Carefully place the fixture onto the top of the 3-inch post, aligning any pre-drilled holes if applicable. Secure the fixture to the post using the provided mounting screws. Do not overtighten.
- கண்ணாடி நிழலை நிறுவவும்: Gently place the clear crackle glass shade into the fixture, ensuring it is seated properly and securely.
- சக்தியை மீட்டமை: Once the fixture is securely mounted and all connections are made, restore power at the circuit breaker.
5. இயக்க வழிமுறைகள்
The VAXCEL Melbourne Post Light features an integrated dusk-to-dawn photocell sensor for automatic operation. There are no manual controls for this light fixture.
- தானியங்கு ஆன்/ஆஃப்: The photocell sensor (refer to Figure 3) detects ambient light levels. The fixture will automatically turn on when it gets dark and turn off when it detects sufficient daylight.
- ஆரம்ப செயல்பாடு: Upon initial power-up, the light may take a few minutes to calibrate or may turn on briefly before turning off if it is daytime. This is normal operation.
6. பராமரிப்பு
Regular maintenance will help preserve the appearance and functionality of your VAXCEL Melbourne Post Light.
- சுத்தம்: சாதனத்தை சுத்தம் செய்ய, மின்சாரம் துண்டிக்கப்பட்டுள்ளதா என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள். மென்மையான, டி கம்பியால் துடைக்கவும்.amp துணி. சிராய்ப்பு கிளீனர்கள் அல்லது கரைப்பான்களைப் பயன்படுத்த வேண்டாம், ஏனெனில் அவை பூச்சு அல்லது கண்ணாடியை சேதப்படுத்தும்.
- எல்.ஈ.டி ஒளி மூல: The LED light source is integrated and designed for long-lasting performance. It is not user-replaceable.
- ஃபோட்டோகெல்: Keep the photocell sensor (Figure 3) free from dirt, debris, or obstructions (e.g., leaves, snow) to ensure proper dusk-to-dawn operation.
7. சரிசெய்தல்
If your VAXCEL Melbourne Post Light is not functioning as expected, refer to the following common issues and solutions:
| பிரச்சனை | சாத்தியமான காரணம் | தீர்வு |
|---|---|---|
| இரவில் விளக்கு எரிவதில்லை. | பொருத்துவதற்கு சக்தி இல்லை. Photocell is obstructed or faulty. வயரிங் பிரச்சினை. | Check circuit breaker and wall switch (if applicable). Ensure photocell is clean and not blocked by objects. Verify wiring connections are secure (with power off). |
| பகலில் வெளிச்சம் தொடர்ந்து இருக்கும். | Photocell is obstructed or faulty. Insufficient ambient light reaching the sensor. | Ensure photocell is clean and not blocked. Relocate the fixture if it's in a shaded area during the day. |
| ஒளி மின்னுகிறது அல்லது மங்குகிறது. | தளர்வான வயரிங் இணைப்பு. சக்தி ஏற்ற இறக்கங்கள். | அனைத்து வயரிங் இணைப்புகளையும் சரிபார்க்கவும் (மின்சாரம் அணைக்கப்பட்ட நிலையில்). Consult an electrician if power fluctuations are suspected. |
If these steps do not resolve the issue, please contact VAXCEL customer support.
8. உத்தரவாதத் தகவல்
The VAXCEL Melbourne 1L LED Dusk to Dawn Outdoor Post Light (Model T0165) is covered by a 5 வருட வரையறுக்கப்பட்ட உத்தரவாதம் from the date of purchase. This warranty covers defects in materials and workmanship under normal use. For full warranty terms and conditions, please refer to the VAXCEL official webதளம் அல்லது வாடிக்கையாளர் ஆதரவைத் தொடர்புகொள்ளவும்.
9. தொடர்பு தகவல்
For further assistance, technical support, or warranty claims, please contact VAXCEL customer service:
- Webதளம்: Visit the VAXCEL Store on Amazon
- Please have your model number (T0165) and proof of purchase ready when contacting support.
