1. அறிமுகம்
This manual provides essential instructions for the installation, operation, and maintenance of your Seplos 3.0 BMS (Battery Management System) 48V 50A 15S Smart Balance Battery Protection Board. Please read this manual thoroughly before using the product to ensure safe and efficient operation. This intelligent BMS is designed for LiFePO4 and NCM battery systems, offering comprehensive protection and monitoring capabilities.
2. பாதுகாப்பு தகவல்
Always observe the following safety precautions to prevent injury or damage to the product and connected equipment:
- நிறுவல் தகுதி வாய்ந்த பணியாளர்களால் மட்டுமே செய்யப்பட வேண்டும்.
- Ensure all power sources are disconnected before installation or maintenance.
- Verify correct polarity for all connections. Incorrect wiring can cause severe damage.
- Do not expose the BMS to moisture, extreme temperatures, or corrosive environments.
- நிறுவலின் போது பொருத்தமான தனிப்பட்ட பாதுகாப்பு உபகரணங்களை (PPE) பயன்படுத்தவும்.
- Refer to local regulations and standards for battery system installation.
3. தயாரிப்பு முடிந்துவிட்டதுview
The Seplos 3.0 BMS is a sophisticated battery management system designed to protect and optimize the performance of 48V (51.2V) 15S LiFePO4 and NCM battery packs. It features advanced communication protocols and robust protection mechanisms.
முக்கிய அம்சங்கள்:
- செல் கட்டமைப்பு: Supports 15 series (15S) LiFePO4 battery systems.
- தற்போதைய மதிப்பீடு: 50A continuous discharge current.
- இணை செயல்பாடு: Supports up to 16 units in parallel for increased capacity and power.
- தொடர்பு: Integrated CANBUS and RS485 communication modules for inverter compatibility and system integration.
- கண்காணிப்பு: Bluetooth module for real-time battery data viewing via smartphone application. Includes an LCD screen for local display.
- பாதுகாப்பு செயல்பாடுகள்: Passive balance, individual cell over-voltagஇ பாதுகாப்பு, ஒட்டுமொத்த ஓவர்-வால்tage protection, over-temperature protection, over-charge (discharge) protection, over-current protection, and short-circuit protection.
- இன்வெர்ட்டர் இணக்கத்தன்மை: Compatible with a wide range of inverters including Growatt, Goodwe, Sofar, SMA, Victron, DEYE, Luxpower, Sermatec, Renac, TBB Power, Solis, Foxess, and IMEON.

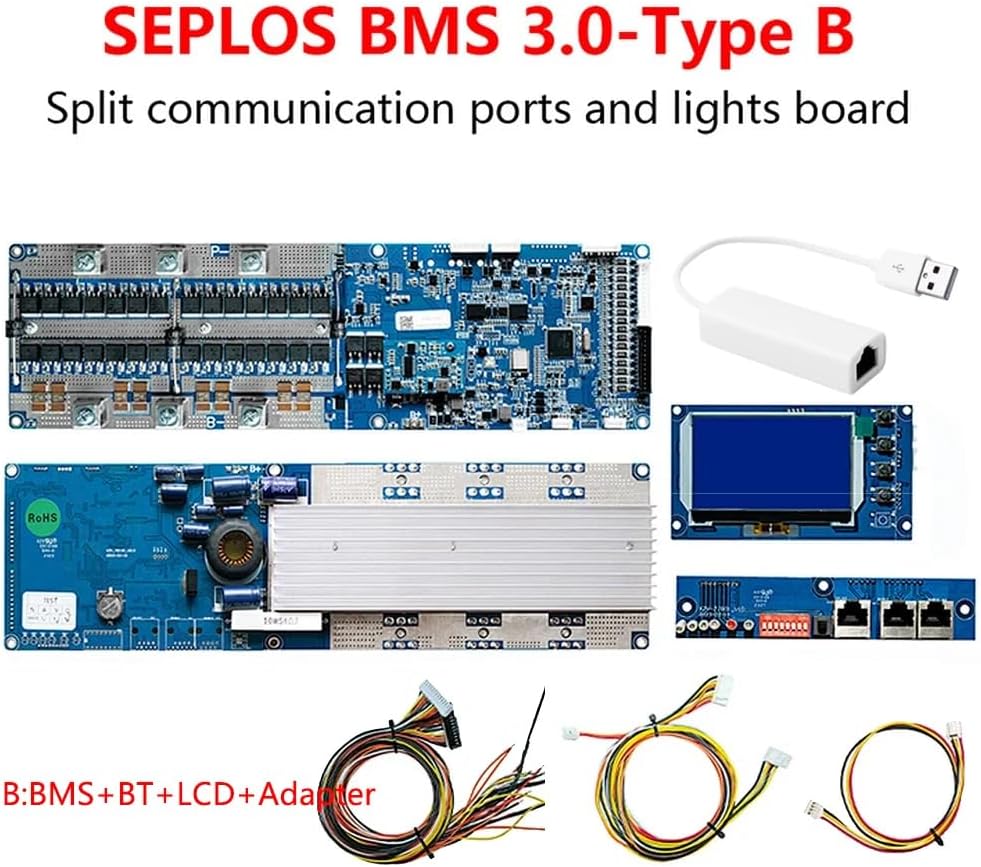

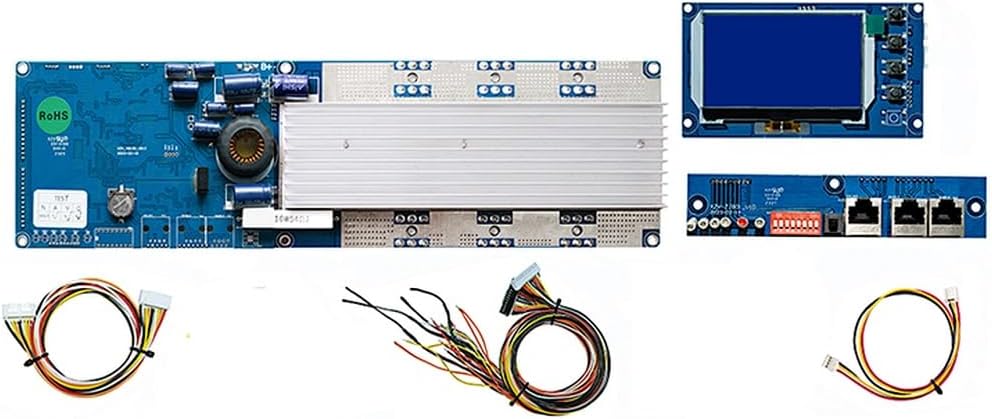

தொகுப்பு உள்ளடக்கம்:
- Seplos 3.0 BMS (with CAN/RS485 and temperature sensor)
- இணைப்பு கேபிள்
- எல்சிடி திரை
- புளூடூத் தொகுதி
- அடாப்டர்
4. அமைவு மற்றும் நிறுவல்
Careful installation is crucial for the proper functioning of the BMS. Follow these general steps:
4.1 வயரிங் இணைப்புகள்
- Balance Wires: Connect the balance wires from your 15S battery pack to the corresponding ports on the BMS. Ensure each cell voltage is correctly connected to its designated pin.
- பவர் கேபிள்கள்: Connect the main positive (B+) and negative (P-) terminals of the battery pack to the BMS. Observe correct polarity.
- Load/Charger Connections: Connect your load and charger to the appropriate output terminals of the BMS.
- வெப்பநிலை சென்சார்: Connect the provided temperature sensor to the BMS and place it near the battery cells for accurate temperature monitoring.
4.2 தொடர்பு அமைப்பு
- புளூடூத்: Power on the BMS. Enable Bluetooth on your smartphone and search for the BMS device. Pair with the device and open the dedicated Seplos app to view real-time battery data.
- CANBUS/RS485: Connect the CANBUS or RS485 communication cables from the BMS to your compatible inverter or monitoring system. Refer to the inverter's manual for specific connection and configuration details. The BMS supports automatic matching or manual switching of inverter protocols.
- பிசி இணைப்பு: For advanced parameter settings and monitoring, connect the BMS to a PC using the provided adapter and software.
4.3 இணை செயல்பாடு
The Seplos 3.0 BMS supports parallel operation of up to 16 units. When connecting multiple BMS units in parallel, ensure all units are configured correctly and follow the manufacturer's guidelines for parallel wiring to maintain system balance and safety.
5. இயக்க வழிமுறைகள்
Once installed and powered on, the BMS will begin monitoring and protecting your battery system.
5.1 Monitoring via LCD and Bluetooth App
- LCD திரை: The integrated LCD screen displays key battery parameters such as voltage, current, temperature, and state of charge (SOC).
- புளூடூத் ஆப்: Use the Seplos smartphone application (available for Apple/Android) to access detailed real-time data, including individual cell voltages, temperature, current, and protection status. The app supports English and Chinese languages.
5.2 Protection Mechanisms
The BMS continuously monitors the battery and activates protection functions when parameters exceed safe limits. These include:
- அதிக அளவுtagஇ பாதுகாப்பு: Prevents cells from being charged beyond their safe voltagமின் வரம்பு.
- கீழ் தொகுதிtagஇ பாதுகாப்பு: Prevents cells from being discharged below their safe voltagமின் வரம்பு.
- அதிக மின்னோட்டப் பாதுகாப்பு: Limits current during charge and discharge to prevent damage.
- அதிக வெப்பநிலை பாதுகாப்பு: Disconnects the battery if temperatures exceed safe operating ranges.
- குறுகிய சுற்று பாதுகாப்பு: Instantly cuts off power in case of a short circuit.
When a protection is triggered, the BMS will typically disconnect the battery from the load or charger. The specific protection status can be viewed on the LCD or via the Bluetooth app.
6. பராமரிப்பு
The Seplos 3.0 BMS is designed for minimal maintenance. However, regular checks are recommended:
- காட்சி ஆய்வு: Periodically inspect the BMS and all connections for any signs of damage, corrosion, or loose wiring.
- நிலைபொருள் புதுப்பிப்புகள்: உற்பத்தியாளரைச் சரிபார்க்கவும் webஉகந்த செயல்திறன் மற்றும் புதிய அம்சங்களுக்கான அணுகலை உறுதிசெய்ய, கிடைக்கக்கூடிய ஏதேனும் ஃபார்ம்வேர் புதுப்பிப்புகளுக்கான தளம் அல்லது பயன்பாடு.
- சுத்தம்: Keep the BMS clean and free from dust and debris. Use a dry, soft cloth for cleaning. Do not use liquids or solvents.
7. சரிசெய்தல்
If you encounter issues with your Seplos 3.0 BMS, refer to the following common problems and solutions:
| பிரச்சனை | சாத்தியமான காரணம் | தீர்வு |
|---|---|---|
| BMS not powering on | Incorrect wiring, loose connections, battery discharged. | Check all power connections and polarity. Ensure battery has sufficient charge. |
| No data on LCD/App | Bluetooth not connected, communication cable loose, BMS fault. | Ensure Bluetooth is enabled and paired. Check communication cable connections. Restart BMS. |
| Battery not charging/discharging | Protection triggered (e.g., over-voltagமின், கீழ் தொகுதிtage, over-current). | Check BMS status on LCD/App for active protections. Address the underlying cause (e.g., balance cells, reduce load). |
| Inverter not communicating with BMS | Incorrect CANBUS/RS485 wiring, incompatible protocol, inverter settings. | Verify communication cable connections. Ensure BMS protocol matches inverter. Consult inverter manual for settings. |
If the problem persists after attempting these solutions, please contact Seplos customer support.
8. விவரக்குறிப்புகள்
| அம்சம் | விவரம் |
|---|---|
| பிராண்ட் | Seplos |
| மாதிரி பெயர் | seplos BMS 3.0version Type-B |
| செல் கட்டமைப்பு | 15S (Series) |
| பெயரளவு தொகுதிtage | 48 வி (51.2 வி) |
| தொடர்ச்சியான மின்னோட்டம் | 50A |
| தொடர்பு இடைமுகங்கள் | CANBUS, RS485, Bluetooth |
| காட்சி | எல்சிடி திரை |
| Parallel Support | 16 அலகுகள் வரை |
| உற்பத்தியாளர் | SEPLOS |
| ASIN | B0CMM3WH13 |
9. உத்தரவாதத் தகவல்
The Seplos 3.0 BMS comes with a 1 வருட உத்தரவாதம் from the date of purchase. This warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by improper installation, misuse, accidents, unauthorized modifications, or natural disasters. Please retain your proof of purchase for warranty claims.
10. வாடிக்கையாளர் ஆதரவு
For technical assistance, troubleshooting, or warranty inquiries, please contact Seplos customer support through the retailer where the product was purchased or visit the official Seplos website for contact information. When contacting support, please provide your product model (3.0-B 48V 50A 15S) and ASIN (B0CMM3WH13) for faster service.
