TRU Components TC-12358892 TC-KW-190 USB to RS485/RS422 Serial Converter User Manual

அறிமுகம்

This manual provides instructions for the safe and efficient use of the TRU Components TC-12358892 TC-KW-190 USB to RS485/RS422 Serial Converter. This device facilitates communication between a computer's USB port and RS485 or RS422 serial devices. It features an integrated FTDI FT232RL chip for reliable data transfer and 4 kV ESD protection.

பாதுகாப்பு தகவல்

• Always handle the converter with care to prevent physical damage.
• Ensure proper grounding when connecting to other devices to avoid electrical hazards.
• The device includes 4 kV ESD (Electrostatic Discharge) protection. However, it is recommended to take standard ESD precautions when handling the device, especially in dry environments.
• Do not expose the device to moisture, extreme temperatures, or corrosive substances.
• சாதனத்தைத் திறக்கவோ அல்லது மாற்றவோ முயற்சிக்காதீர்கள். அனைத்து சேவைகளையும் தகுதிவாய்ந்த பணியாளர்களிடம் பரிந்துரைக்கவும்.

தொகுப்பு உள்ளடக்கங்கள்

தொகுப்பில் பின்வரும் உருப்படி இருக்க வேண்டும்:

• 1 x TRU Components TC-12358892 TC-KW-190 USB to RS485/RS422 Serial Converter

If any items are missing or damaged, please contact your supplier.

அமைவு

Follow these steps to set up your USB to RS485/RS422 serial converter:

1. இயக்கி நிறுவல்: Before connecting the converter, ensure that the necessary drivers for the FTDI FT232RL chip are installed on your computer's operating system. These drivers are typically available from the FTDI website or your operating system's update service.
2. கணினியுடன் இணைக்கவும்: Plug the USB Type-A connector of the converter into an available USB port on your computer. The operating system should detect the new hardware.
3. Connect to Serial Device: Connect the RS485/RS422 side of the converter to your serial device using appropriate wiring. Refer to your serial device's manual for specific wiring diagrams for RS485 (2-wire or 4-wire) or RS422 connections.
4. இணைப்பைச் சரிபார்க்கவும்: After connecting, check your computer's Device Manager (Windows) or equivalent system information (Linux/macOS) to confirm that the converter is recognized and assigned a COM port (Windows) or a serial device identifier.

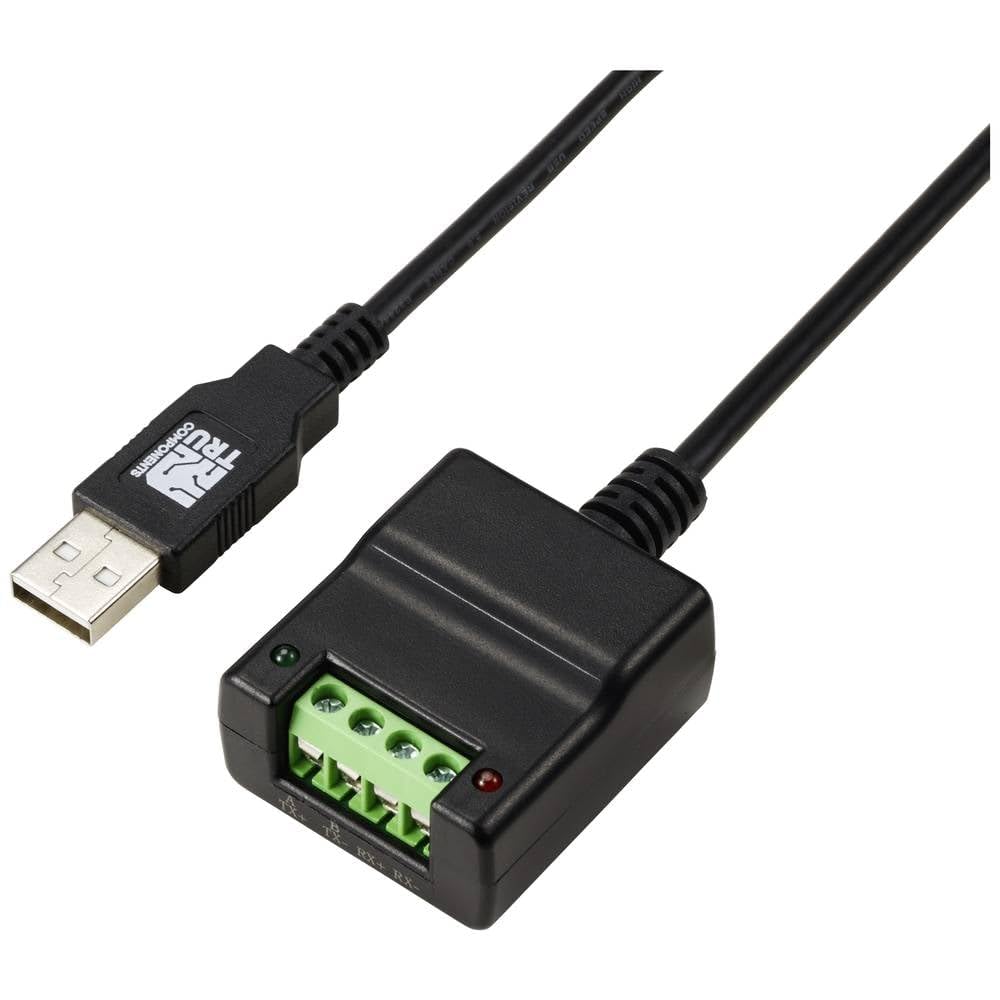

Image: TRU Components TC-12358892 TC-KW-190 USB to RS485/RS422 Serial Converter. This image shows the compact design of the converter with its USB connector on one end and the terminal block for RS485/RS422 connections on the other.

இயக்க வழிமுறைகள்

Once the converter is successfully installed and recognized by your system, you can use it with serial communication software.

1. COM போர்ட்டைத் தேர்ந்தெடுக்கவும்: Open your preferred serial communication software (e.g., PuTTY, Tera Term, or custom application) and select the COM port assigned to the converter.
2. Configure Serial Parameters: Set the serial communication parameters (baud rate, data bits, parity, stop bits, flow control) to match those of your RS485/RS422 device. Incorrect settings will prevent communication.
3. Initiate Communication: Begin sending and receiving data as required by your application. The converter will transparently handle the USB to RS485/RS422 conversion.
4. RS485/RS422 Mode Selection: Some converters may have jumpers or software settings to select between RS485 (2-wire/4-wire) and RS422 modes. Consult the specific documentation for the converter if such options are present.

பராமரிப்பு

The TRU Components TC-12358892 TC-KW-190 converter requires minimal maintenance.

• சாதனத்தை சுத்தமாகவும் தூசி இல்லாமல் வைத்திருக்கவும். சுத்தம் செய்ய மென்மையான, உலர்ந்த துணியைப் பயன்படுத்தவும்.
• பயன்பாட்டில் இல்லாதபோது மாற்றியை குளிர்ந்த, உலர்ந்த இடத்தில் சேமிக்கவும்.
• Regularly check cable connections for any signs of wear or damage.

சரிசெய்தல்

மாற்றியில் ஏதேனும் சிக்கல்கள் இருந்தால், பின்வருவனவற்றைக் கவனியுங்கள்:

• சாதனம் அங்கீகரிக்கப்படவில்லை:
  • Ensure drivers are correctly installed. Reinstall them if necessary.
  • உங்கள் கணினியில் வேறு USB போர்ட்டை முயற்சிக்கவும்.
  • யூ.எஸ்.பி கேபிளை சேதப்படுத்தாமல் சரிபார்க்கவும்.
• தொடர்பு இல்லை:
  • Verify that the correct COM port is selected in your software.
  • Double-check all serial communication parameters (baud rate, data bits, parity, stop bits, flow control) to ensure they match the connected device.
  • Inspect the RS485/RS422 wiring for correct polarity and connections.
  • Confirm the RS485/RS422 device is powered on and functioning correctly.
• இடைப்பட்ட தொடர்பு:
  • Check for electromagnetic interference (EMI) from other devices.
  • Ensure cable lengths are within specifications for RS485/RS422.
  • Verify proper termination resistors are used on the RS485/RS422 bus if required by your setup.

விவரக்குறிப்புகள்

உத்தரவாதம் மற்றும் ஆதரவு

For warranty information and technical support, please refer to the documentation provided with your purchase or contact TRU Components directly through their official webஉத்தரவாதக் கோரிக்கைகளுக்கு உங்கள் வாங்கியதற்கான ஆதாரத்தை வைத்திருங்கள்.
