1. அறிமுகம்
This manual provides detailed instructions for the installation, operation, and maintenance of your Ideal Standard Melange A4272AA single-lever external bath/shower mixer. Please read these instructions carefully before installation and retain them for future reference. Proper installation and maintenance will ensure optimal performance and longevity of your product.
Figure 1: Ideal Standard Melange A4272AA Single-Lever External Bath/Shower Mixer. This image shows the mixer installed, demonstrating its design and function with water flowing into a bathtub.
2. பாதுகாப்பு தகவல்
- எந்தவொரு நிறுவல் அல்லது பராமரிப்புப் பணியையும் தொடங்குவதற்கு முன் எப்போதும் பிரதான நீர் விநியோகத்தை அணைக்கவும்.
- கசிவுகளைத் தடுக்க அனைத்து இணைப்புகளும் பாதுகாப்பாக இருப்பதை உறுதிசெய்யவும்.
- நிறுவலின் எந்தப் பகுதி குறித்தும் உங்களுக்குத் தெரியாவிட்டால், தகுதிவாய்ந்த பிளம்பரை அணுகவும்.
- Do not use abrasive cleaners or harsh chemicals on the chrome finish, as this can cause damage.
- உறைபனியிலிருந்து தயாரிப்பைப் பாதுகாக்கவும்.
3. தொகுப்பு உள்ளடக்கங்கள்
நிறுவலைத் தொடங்குவதற்கு முன் அனைத்து கூறுகளும் உள்ளனவா என்பதைச் சரிபார்க்கவும்:
- 1x Ideal Standard Melange Single-Lever External Bath/Shower Mixer
- Adjustable S-connections (for 137-163 mm center distance)
- Integrated noise reducer
- 40 mm Multiport cartridge (pre-installed)
- Hidden M24x1 aerator (pre-installed)
- Wall mounting system with gaskets
- 1x 4-function shower head
- 1x Flexible shower hose
- 1x Wall elbow for shower hose connection
- Instruction Manuals (2 copies)
4. அமைவு மற்றும் நிறுவல்
The Ideal Standard Melange A4272AA mixer is designed for external wall mounting. Ensure you have the necessary tools (e.g., adjustable wrench, PTFE tape, spirit level) before proceeding.
- நிறுவல் பகுதியை தயார் செய்யவும்: Turn off the main water supply. Ensure the hot and cold water pipes are correctly positioned and spaced for the mixer. The adjustable S-connections allow for a center distance between 137 mm and 163 mm.
- Install S-Connections: Apply PTFE tape to the threaded ends of the S-connections and screw them into the wall outlets. Adjust their position until they are level and the correct distance apart (137-163 mm) for the mixer body.
- Attach Mixer Body: Place the gaskets onto the S-connections. Carefully align the mixer body with the S-connections and tighten the nuts. Use an adjustable wrench, but do not overtighten to avoid damaging the chrome finish or connections.
- Connect Shower Hose: Attach the flexible shower hose to the outlet on the underside of the mixer. Connect the other end of the hose to the 4-function shower head.
- Install Wall Elbow: Secure the wall elbow for the shower hose to the wall at a convenient height.
- கசிவுகளைச் சரிபார்க்கவும்: Slowly turn on the main water supply and check all connections for any leaks. Tighten gently if necessary.
Figure 2: Technical drawing of the mixer with key dimensions. This diagram illustrates the precise measurements for the mixer body, S-connections, and shower outlet, crucial for accurate installation.
5. இயக்க வழிமுறைகள்
The Melange A4272AA features a single lever for controlling water flow and temperature, and a diverter for switching between bath filler and shower functions.
- நீர் ஓட்டம் மற்றும் வெப்பநிலை: Lift the lever to increase water flow. Move the lever left for hot water and right for cold water. Adjust the lever position to achieve the desired temperature and flow.
- திசைமாற்றி செயல்பாடு: The mixer includes an integrated diverter. Pull the diverter knob (usually located on the mixer body) to switch water flow from the bath spout to the shower head. Push it back to return water flow to the bath spout.
- 4-Function Shower Head: The included shower head offers four spray patterns. Rotate the shower head's spray plate to select your preferred function.
6. பராமரிப்பு
Regular cleaning and maintenance will help preserve the appearance and functionality of your mixer.
- Cleaning the Chrome Finish: Clean the mixer regularly with a soft cloth and mild soap or a non-abrasive liquid cleaner specifically designed for chrome finishes. Rinse thoroughly with clean water and dry with a soft cloth to prevent water spots. பயன்படுத்த வேண்டாம் abrasive sponges, scouring pads, or cleaners containing alcohol, ammonia, or phosphoric acid, as these can damage the chrome.
- ஏரேட்டர் சுத்தம் செய்தல்: If water flow becomes weak or uneven, the hidden M24x1 aerator may be clogged. Unscrew the aerator (a special key might be required, often supplied with the product or available separately) and rinse it under running water to remove any debris. Reinstall securely.
- கார்ட்ரிட்ஜ் பராமரிப்பு: The 40 mm Multiport ceramic cartridge is designed for long-lasting, drip-free performance. In case of persistent drips or difficulty in adjusting temperature/flow, the cartridge may need to be replaced. This typically requires professional assistance.
7. சரிசெய்தல்
| பிரச்சனை | சாத்தியமான காரணம் | தீர்வு |
|---|---|---|
| குறைந்த நீர் ஓட்டம் | அடைபட்ட காற்றோட்டம்; பகுதியளவு மூடப்பட்ட ஸ்டாப்காக்; குறைந்த நீர் அழுத்தம். | Clean the aerator (Section 6). Ensure stopcocks are fully open. Check household water pressure. |
| Water drips from spout/shower head | தேய்ந்த கெட்டி; கெட்டியில் குப்பைகள். | Contact a qualified plumber to inspect or replace the cartridge. |
| வெப்பநிலையை சரிசெய்வதில் சிரமம் | Cartridge issue; imbalanced water pressure. | Ensure hot and cold water supplies are balanced. If problem persists, cartridge may need replacement. |
| Leakage at connections | Loose connections; damaged gaskets. | Turn off water supply. Gently tighten connections. Replace gaskets if damaged. |
8. விவரக்குறிப்புகள்
- மாதிரி எண்: A4272AA
- தயாரிப்பு பரிமாணங்கள்: 25 x 25 x 25 cm (approximate, as per manufacturer data)
- எடை: 2.9 கிலோ
- பொருள்: பித்தளை
- முடிக்க: குரோம்
- நிறுவல் முறை: Wall-mounted, Single-hole (for mixer body connection to S-connections)
- கைப்பிடிகள் எண்ணிக்கை: 1 (Single-lever)
- கார்ட்ரிட்ஜ்: 40 mm Multiport ceramic cartridge
- ஏரேட்டர்: Hidden M24x1
- S-Connections: Adjustable for 137-163 mm center distance, with integrated noise reducer
- சிறப்பு அம்சங்கள்: Diverter, Integrated noise reducer, Multiport cartridge, Hidden aerator

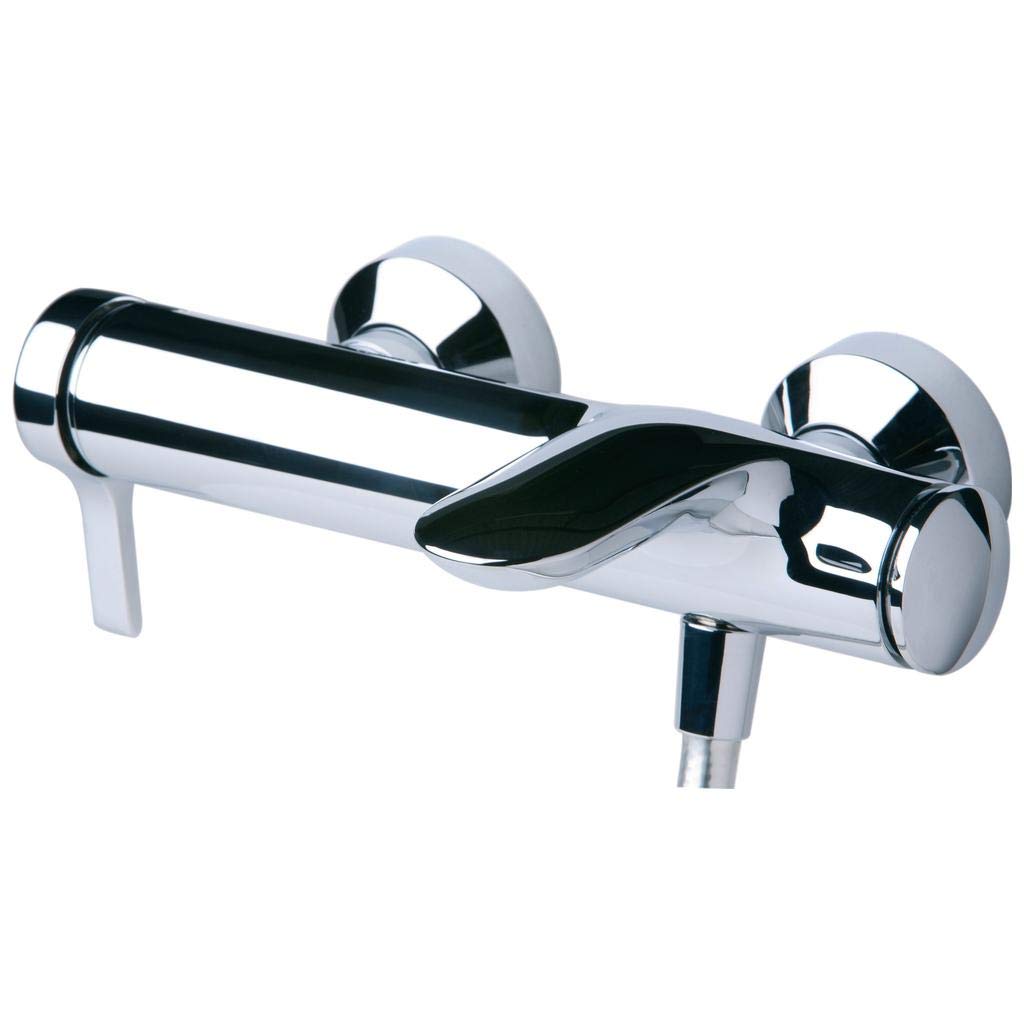

படம் 3: மாற்று view of the Ideal Standard Melange A4272AA mixer. This image provides another perspective of the product, showcasing its design and the single lever control.
9. உத்தரவாதம் மற்றும் ஆதரவு
This Ideal Standard product is covered by the manufacturer's warranty. Please refer to the warranty documentation provided with your purchase for specific terms and conditions. For technical support, spare parts, or further assistance, please contact Ideal Standard customer service or visit their official webதளம்.
உத்தரவாதக் கோரிக்கைகளுக்கு உங்கள் வாங்கியதற்கான ஆதாரத்தை வைத்திருங்கள்.
