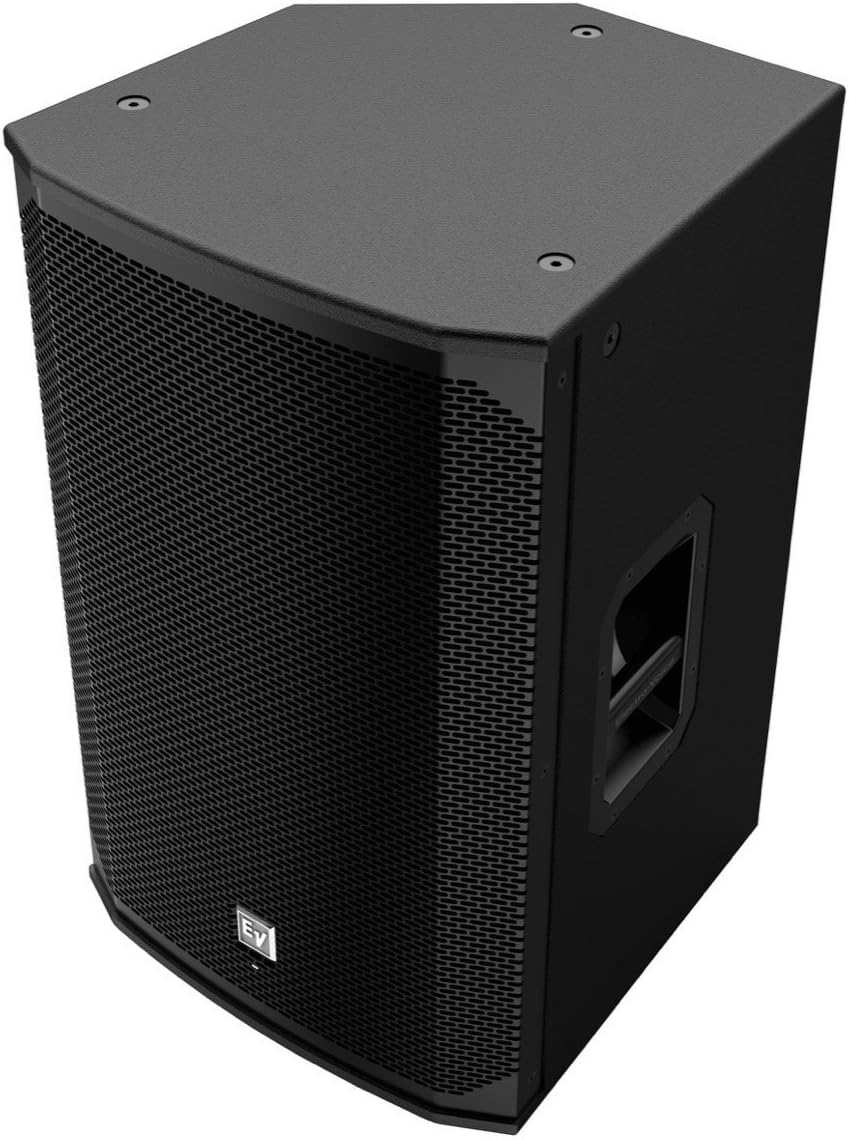

எலக்ட்ரோ-வாய்ஸ் EKX15 15-இன்ச் 2-வே ஃபுல் ரேஞ்ச் 1600W செயலற்ற ஒலிபெருக்கி பயனர் கையேடு

1. அறிமுகம்

This manual provides essential information for the safe and efficient use of your Electro-Voice EKX15 passive loudspeaker. The EKX15 is a high-performance, full-range loudspeaker designed for professional sound reinforcement applications. It combines robust construction with advanced acoustic design to deliver clear and powerful audio.

2 முக்கிய அம்சங்கள்

• உயர் சக்தி கையாளுதல்: 1600 W peak power, delivering 132 dB peak SPL.
• EV-Patented SST Waveguide: Signal Synchronized Transducers (SST) waveguide design ensures precise and consistent coverage.
• நீடித்த கட்டுமானம்: Lightweight, compact 15-mm wood enclosure with internal bracing and a durable EVCoat finish.
• பல்துறை ஏற்றம்: Eight M10 threaded mounting points, aluminum pole mounts, and all-metal handles for flexible setup.
• Optimized Coverage: 90° x 60° pattern for optimal coverage on mid-size stages, with a 40° monitor angle and rubber feet.

3 அமைவு

The EKX15 is a passive loudspeaker and requires an external amplifier for operation. Ensure your amplifier is capable of delivering sufficient power to the speaker without clipping.

3.1 பேக்கிங் மற்றும் ஆய்வு

Carefully remove the loudspeaker from its packaging. Inspect the unit for any signs of damage that may have occurred during shipping. If damage is found, contact your dealer immediately.

3.2 வேலை வாய்ப்பு

The EKX15 can be used in various configurations:

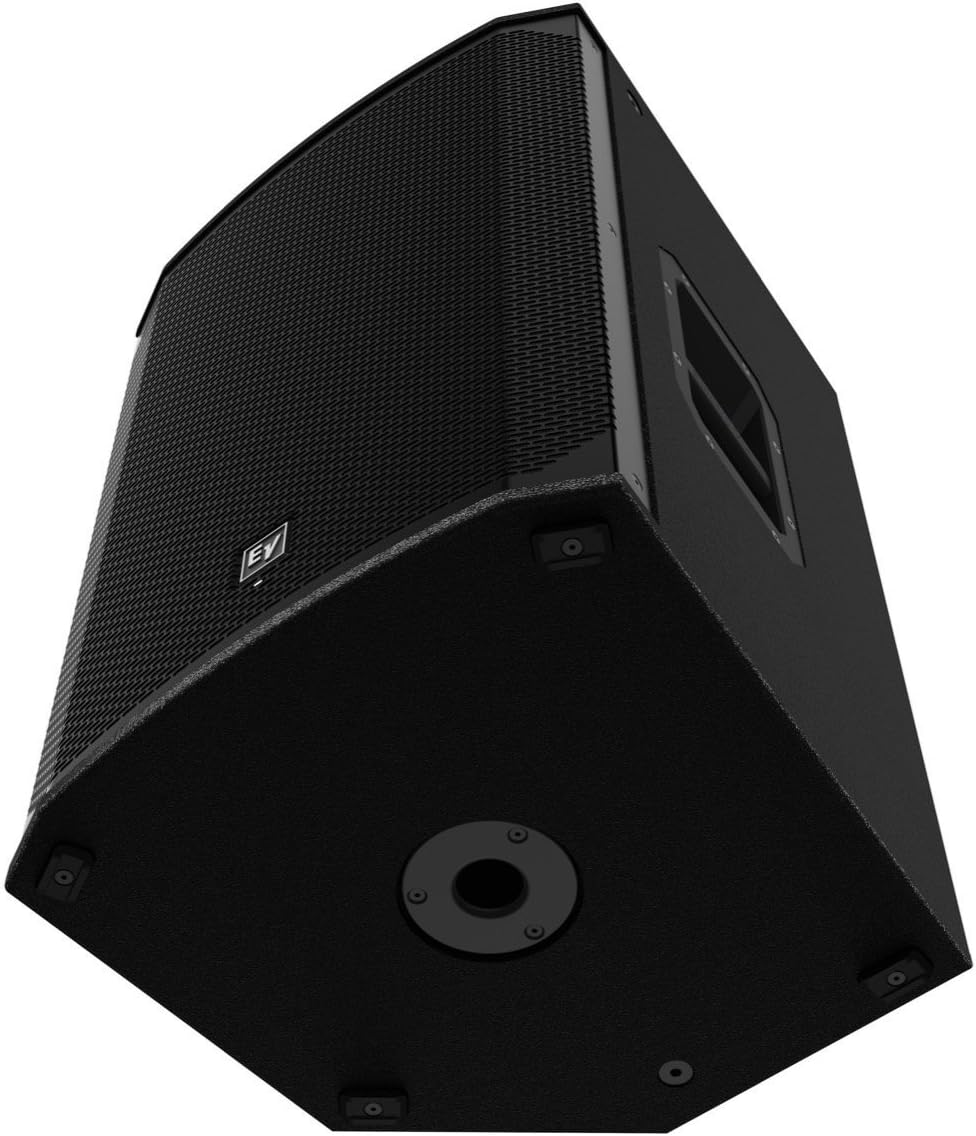

• துருவ மவுண்ட்: Utilize the integrated pole mount socket for stand-alone applications.
• மாடி மானிட்டர்: The cabinet design allows for use as a floor monitor with a 40° angle.
• இடைநீக்கம்: Use the M10 threaded mounting points for suspended installations. Consult a qualified professional for rigging.

4. இணைப்புகள்

Connect the EKX15 to your external amplifier using high-quality speaker cables. The speaker features two NL4 (Speakon-compatible) connectors for input and parallel output. Ensure proper polarity when making connections.

4.1 ஒரு Ampஆயுள்

1. உங்கள் உறுதி ampஎந்த இணைப்புகளையும் ஏற்படுத்துவதற்கு முன்பு லிஃபையர் அணைக்கப்படும்.
2. Connect a speaker cable from the amplifier's output to one of the NL4 input connectors on the EKX15.
3. If connecting multiple passive speakers, you can use the parallel output connector on the EKX15 to link to another speaker. Ensure the total impedance matches your ampலிஃபையரின் திறன்கள்.

4.2 கேபிள் தேவைகள்

Use professional-grade speaker cables with appropriate gauge for the length of the run and power requirements. Avoid using instrument cables for speaker connections.

5. ஆபரேஷன்

Once connected to a suitable amplifier, the EKX15 is ready for operation. Always ensure your amplifier's volume is set to minimum before powering on to prevent sudden loud noises.

5.1 பவர் ஆன்

1. அனைத்து இணைப்புகளும் பாதுகாப்பானவை என்பதை உறுதிப்படுத்தவும்.
2. Turn on your audio source (mixer, etc.).
3. உங்கள் வெளிப்புறத்தை இயக்கவும் ampஆயுள்.
4. படிப்படியாக அதிகரிக்கவும் amplifier's volume to the desired listening level.

5.2 பவர் ஆஃப்

1. குறைக்க amplifier's volume to minimum.
2. அணைக்க ampஆயுள்.
3. Turn off your audio source.

6. பராமரிப்பு

Regular maintenance ensures the longevity and optimal performance of your EKX15 loudspeaker.

6.1 சுத்தம் செய்தல்

Clean the cabinet with a soft, dry cloth. Do not use abrasive cleaners or solvents. The grille can be gently vacuumed to remove dust.

6.2 சேமிப்பு

When not in use, store the loudspeaker in a dry, temperature-controlled environment. If transporting, use appropriate protective covers or cases.

7. சரிசெய்தல்

If you encounter issues with your EKX15, refer to the following common troubleshooting steps:

• ஒலி இல்லை: Check all cable connections (speaker to amplifier, source to amplifier). Ensure the amplifier is powered on and its volume is up. Verify the audio source is active.
• சிதைந்த ஒலி: உங்கள் சாதனத்தில் ஒலியளவைக் குறைக்கவும். amplifier and audio source. Ensure the amplifier is not clipping (indicated by a clip LED). Check for damaged speaker cables.
• இடைப்பட்ட ஒலி: Inspect all cables for loose connections or damage. Try swapping cables to isolate the issue.

If the problem persists after performing these checks, contact Electro-Voice customer support or a qualified service technician.

8. விவரக்குறிப்புகள்

9. உத்தரவாதம் மற்றும் ஆதரவு

The Electro-Voice EKX15 loudspeaker comes with a Limited Warranty. For detailed warranty information, service, or technical support, please refer to the official Electro-Voice webதளத்தில் அல்லது உங்கள் அங்கீகரிக்கப்பட்ட டீலரைத் தொடர்பு கொள்ளவும்.

ஆன்லைன் ஆதாரங்கள்: Visit the Electro-Voice Store on Amazon
