1. அறிமுகம் மற்றும் முடிந்துவிட்டதுview
This manual provides detailed instructions for the installation, operation, and maintenance of your Pyramid PB2518 3000 Watt MOSFET 2-Channel Car Audio Power Amplifier and the accompanying Q Power 4 Gauge 2000 Watt Car Amplifier Complete Installation Kit. Please read this manual thoroughly before attempting installation or operation to ensure proper function and safety.
The Pyramid PB2518 amplifier is designed to deliver powerful and clear audio performance in your vehicle. It features a maximum power handling of 1500 watts at 2 channels or a bridged 3000 watts into 1 channel. Key features include fully adjustable electronic crossovers, a variable gain control, a heavy-duty aluminum alloy heat sink for efficient cooling, and a high-level molex input for versatile connectivity.

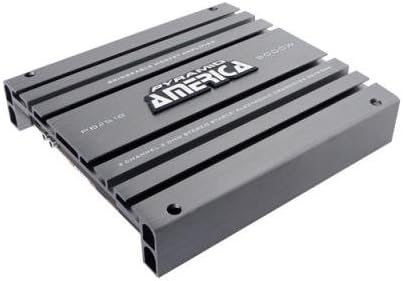

Figure 1: Pyramid PB2518 2-Channel Car Audio Power Amplifier. An overhead view of the Pyramid PB2518 2-channel car audio power ampலிஃபையர், ஷோக்asing its gray metallic heat sink design and the 'Pyramid America' logo.
2. தொகுப்பு உள்ளடக்கங்கள்
Upon opening the package, please verify that all components listed below are present and undamaged:
- 1 x Pyramid PB2518 3000 Watt MOSFET 2-Channel Car Audio Power Ampஆயுள்
- 1 x Q Power 4 Gauge 2000 Watt Car Amplifier Complete Wiring Installation Kit, including:
- 17 ft Red Power Wire
- 3 ft Black Ground Wire
- 17 ft 18 Gauge Blue Turn-On Wire
- 25 ft 16 Gauge Speaker Wire
- 17 ft RCA Cable
- 1 x AGU Fuse Holder with a 60 Amp உருகி
- டெர்மினல்கள்
- கம்பி இணைப்புகள்
- குரோமெட்ஸ்
3. அமைவு மற்றும் நிறுவல்
Proper installation is crucial for optimal performance and safety. It is recommended that installation be performed by a qualified professional. Disconnect the vehicle's battery before beginning any wiring.
3.1. பொருத்துதல் Ampஆயுள்
Choose a secure, well-ventilated location for the amplifier, away from direct sunlight, heat sources, and moisture. Ensure adequate airflow around the heat sink. Mount the ampபொருத்தமான வன்பொருளைப் பயன்படுத்தி ஒரு திடமான மேற்பரப்பில் உறுதியாக லிஃபையரை இணைக்கவும்.
3.2. வயரிங் இணைப்புகள்
- மின் இணைப்பு: Connect the 17 ft red power wire from the amplifier's +12V terminal to the positive terminal of the vehicle's battery. Install the AGU fuse holder with the 60 amp fuse as close to the battery as possible (within 18 inches) to protect the system.
- தரை இணைப்பு: Connect the 3 ft black ground wire from the ampவாகனத்தின் சேசிஸில் சுத்தமான, வர்ணம் பூசப்படாத உலோக மேற்பரப்பில் லிஃபையரின் GND முனையத்தை இணைக்கவும். திடமான, குறைந்த எதிர்ப்பு இணைப்பை உறுதி செய்யவும்.
- ரிமோட் டர்ன்-ஆன் இணைப்பு: Connect the 17 ft 18 gauge blue turn-on wire from the amplifier's REM terminal to the remote turn-on output of your head unit. This wire signals the ampஹெட் யூனிட் செயலில் இருக்கும்போது ஆன் செய்ய வேண்டிய லிஃபையர்.
- RCA Input Connection: Connect the 17 ft RCA cable from the RCA outputs of your head unit to the RCA inputs on the ampஆயுள்.
- ஒலிபெருக்கி வெளியீட்டு இணைப்பு: உங்கள் ஸ்பீக்கர்களை இணைக்கவும் amplifier's speaker output terminals using the 25 ft 16 gauge speaker wire. Ensure correct polarity (+ to + and - to -) for each speaker. The PB2518 supports 2-channel stereo operation or can be bridged for 1-channel mono operation. Refer to the amplifier's terminal markings for specific bridging instructions.
முக்கியமானது: Always double-check all connections before reconnecting the vehicle's battery. Incorrect wiring can cause damage to the amplifier, speakers, or vehicle's electrical system.
4. இயக்க வழிமுறைகள்
ஒருமுறை தி amplifier is correctly installed and wired, you can proceed with initial setup and operation.
4.1. ஆரம்ப பவர்-அப்
Reconnect the vehicle's battery. Turn on your head unit. The amplifier should power on, indicated by an illuminated power LED (if present).
4.2. சரிசெய்தல் கட்டுப்பாடுகள்
- மாறி ஆதாயக் கட்டுப்பாடு: இந்த கட்டுப்பாடு பொருந்துகிறது amplifier's input sensitivity to the output level of your head unit. Start with the gain control at its minimum setting. Play music at a moderate volume on your head unit, then slowly increase the amplifier's gain until you hear distortion, then back off slightly. Avoid setting the gain too high, as this can cause clipping and damage to speakers.
- Adjustable Electronic Crossovers: The PB2518 features fully adjustable electronic crossovers (Low Pass Filter - LPF, High Pass Filter - HPF).
- LPF (குறைந்த பாஸ் வடிகட்டி): If driving subwoofers, set the LPF to allow only low frequencies to pass through (e.g., 80Hz-120Hz).
- HPF (உயர் பாஸ் வடிகட்டி): If driving full-range speakers or components, set the HPF to block low frequencies that your speakers cannot reproduce effectively (e.g., 60Hz-80Hz).
Adjust these settings to optimize sound quality and protect your speakers. - High-Level Molex Input: If your head unit does not have RCA outputs, you can use the high-level molex input. Connect the speaker outputs from your head unit directly to this input. This feature allows integration with factory head units.
5. பராமரிப்பு
வழக்கமான பராமரிப்பு உங்கள் நீண்ட ஆயுளையும் செயல்திறனையும் உறுதி செய்ய உதவுகிறது. ampஆயுள்.
- சுத்தம்: அவ்வப்போது சுத்தம் செய்யவும் amplifier's exterior with a soft, dry cloth. Do not use harsh chemicals or abrasive cleaners. Ensure the heat sink fins are free of dust and debris to maintain proper cooling.
- இணைப்பு சோதனைகள்: Annually, or if you experience audio issues, check all power, ground, remote, RCA, and speaker connections. Ensure they are secure and free from corrosion. Loose connections can lead to poor performance or damage.
- காற்றோட்டம்: என்பதை உறுதி செய்யவும் amplifier's mounting location remains well-ventilated and free from obstructions. Overheating can cause the amplifier to shut down or sustain damage.
6. சரிசெய்தல்
உங்கள் சாதனத்தில் ஏதேனும் சிக்கல்கள் ஏற்பட்டால் ampலிஃபையரை சரிசெய்ய, பின்வரும் பொதுவான சிக்கல்கள் மற்றும் தீர்வுகளைப் பார்க்கவும்:
| பிரச்சனை | சாத்தியமான காரணம் | தீர்வு |
|---|
| Amplifier does not turn on (no power LED) | - ஊதப்பட்ட உருகி
- தளர்வான மின்சாரம் அல்லது தரை இணைப்பு
- ரிமோட் டர்ன்-ஆன் சிக்னல் இல்லை
| - Check and replace the 60 amp fuse in the AGU fuse holder.
- அனைத்து மின்சாரம் மற்றும் தரை இணைப்புகளும் பாதுகாப்பானவை என்பதை சரிபார்க்கவும்.
- Ensure the remote turn-on wire is connected and receiving 12V from the head unit.
|
| ஒலி வெளியீடு இல்லை | - RCA கேபிள்கள் துண்டிக்கப்பட்டுள்ளன அல்லது பழுதடைந்துள்ளன
- ஸ்பீக்கர் வயர்கள் துண்டிக்கப்பட்டுள்ளன அல்லது ஷார்ட் செய்யப்பட்டுள்ளன
- Gain control set too low
- Head unit volume too low or muted
| - Check RCA cable connections at both the ampலைஃபையர் மற்றும் தலை அலகு.
- Inspect speaker wire connections and ensure no bare wires are touching.
- Adjust the gain control (refer to Section 4.2).
- Increase head unit volume and check mute settings.
|
| சிதைந்த ஒலி | - Gain control set too high (clipping)
- தவறான குறுக்குவழி அமைப்புகள்
- ஸ்பீக்கர் மின்மறுப்பு பொருந்தவில்லை
| - Reduce the gain control setting.
- Adjust LPF/HPF settings (refer to Section 4.2).
- Ensure speakers are compatible with the amplifier's impedance ratings.
|
| Amplifier overheats and shuts down | - போதிய காற்றோட்டம் இல்லை
- ஸ்பீக்கர் மின்மறுப்பு மிகவும் குறைவு
- Sustained high volume operation
| - சுற்றி சரியான காற்றோட்டத்தை உறுதி செய்யுங்கள் ampஆயுள்.
- Verify speaker impedance is within the ampலிஃபையரின் விவரக்குறிப்புகள்.
- ஒலியளவைக் குறைக்கவும் அல்லது அனுமதிக்கவும் ampகுளிரூட்டுவதற்கு ஏற்றி.
|
இந்த தீர்வுகளை முயற்சித்த பிறகும் சிக்கல் தொடர்ந்தால், வாடிக்கையாளர் ஆதரவைத் தொடர்பு கொள்ளவும்.
7. விவரக்குறிப்புகள்
The following are the technical specifications for the Pyramid PB2518 Ampஆயுள்:
- மாதிரி எண்: பிபி2518
- பிராண்ட்: பிரமிட்
- சேனல்களின் எண்ணிக்கை: 2
- அதிகபட்ச சக்தி கையாளுதல்: 1500 Watts (2-channel), 3000 Watts (1-channel bridged)
- Ampலைஃபையர் வகுப்பு: MOSFET
- குறுக்குவழிகள்: Fully Adjustable Electronic Crossovers (LPF, HPF)
- கட்டுப்பாட்டில் கொண்டுவா: மாறி
- உள்ளீட்டு வகை: High-Level Molex Input, RCA Input
- வெப்ப மடு: Heavy Duty Aluminum Alloy
- பரிமாணங்கள் (W x H x L): 10.24'' x 2.26'' x 11.02''
- மவுண்டிங் வகை: மேற்பரப்பு மவுண்ட்
- UPC: 193802147841
8. உத்தரவாதத் தகவல்
The Pyramid PB2518 Amplifier and the Q Power wiring kit both include a 1 வருட உற்பத்தியாளர் உத்தரவாதம் from the date of purchase. This warranty covers defects in materials and workmanship under normal use. It does not cover damage resulting from improper installation, accident, misuse, abuse, neglect, unauthorized modification, or normal wear and tear. Please retain your proof of purchase for warranty claims.
9. வாடிக்கையாளர் ஆதரவு
For technical assistance, warranty claims, or any questions regarding your Pyramid PB2518 amplifier, please contact Pyramid customer support. You can find more information and contact details by visiting the official Pyramid brand store:
Visit the Pyramid Store
