1. அறிமுகம்
This manual provides essential information for the safe and effective operation, maintenance, and troubleshooting of your XtremepowerUS 26" Long 10-Ton Hydraulic Pull Back Ram. This robust tool is designed for heavy-duty applications requiring significant pulling or straightening force, commonly used in automotive bodywork, construction equipment repair, and various restoration projects. Please read this manual thoroughly before use and retain it for future reference.
Figure 1: XtremepowerUS 26" Long 10-Ton Hydraulic Pull Back Ram
2. பாதுகாப்பு தகவல்
எச்சரிக்கை: இந்த பாதுகாப்பு வழிமுறைகளைப் பின்பற்றத் தவறினால் கடுமையான காயம் அல்லது சொத்து சேதம் ஏற்படலாம்.
- Always wear appropriate personal protective equipment (PPE), including safety glasses, gloves, and protective footwear.
- வேலைப் பகுதி தடைகள் இல்லாமல், நன்கு வெளிச்சமாக இருப்பதை உறுதி செய்து கொள்ளுங்கள்.
- Never exceed the rated capacity of 10 tons. Overloading can cause equipment failure and injury.
- Ensure the ram is securely connected to a compatible hydraulic pump and all connections are tight before operation.
- Never place any part of your body between the ram and the workpiece during operation.
- Use appropriate blocking or stands to support the workpiece once the desired position is achieved.
- Inspect the ram and all components for damage or wear before each use. Do not use if damaged.
- குழந்தைகள் மற்றும் அங்கீகரிக்கப்படாத பணியாளர்களை வேலை செய்யும் இடத்திலிருந்து விலக்கி வைக்கவும்.
3. தொகுப்பு உள்ளடக்கங்கள்
பிரித்தெடுக்கும்போது அனைத்து பொருட்களும் உள்ளனவா, சேதமடையவில்லையா என்பதைச் சரிபார்க்கவும்:
- 1 x XtremepowerUS 26" Long 10-Ton Hydraulic Pull Back Ram
- 2 x Forged Steel Swivel Hooks (pre-attached)
- அறிவுறுத்தல் கையேடு (இந்த ஆவணம்)
4. விவரக்குறிப்புகள்
| அம்சம் | விவரக்குறிப்பு |
|---|---|
| பிராண்ட் | எக்ஸ்ட்ரீம்பவர்யுஎஸ் |
| மாதிரி | VD-4972AT |
| சுமை திறன் | 10 டன் |
| மொத்த நீளம் | 26 அங்குலம் |
| Pulling Distance (Stroke) | 5 அங்குலம் |
| பொருள் | அலாய் ஸ்டீல் |
| நிறம் | சிவப்பு |
| பொருளின் எடை | 11.95 பவுண்டுகள் |
| தயாரிப்பு பரிமாணங்கள் (L x W x H) | 26.5 x 5.5 x 2.5 அங்குலம் |
5 அமைவு
- Connect to Hydraulic Pump: The pull back ram is designed to connect to a compatible 10-ton hydraulic pump (sold separately). Ensure the hydraulic hose from your pump is securely attached to the ram's inlet port. Tighten all connections to prevent leaks.
- கொக்கிகளை ஆய்வு செய்யவும்: Verify that the forged steel swivel hooks are securely attached to both ends of the ram and are free from damage or deformation.
- நிலைப்படுத்தல்: Place the ram in the desired position for pulling or straightening. Ensure both hooks have a firm and stable grip on the objects to be moved.
Figure 2: Close-up of the hydraulic connection valve.
Figure 3: Detail of a forged steel swivel hook.
6. இயக்க வழிமுறைகள்
The hydraulic pull back ram is operated by a separate hydraulic pump. Follow the pump's instructions for operation, ensuring the ram is correctly positioned for the task.
- Engage Hooks: Securely attach the hooks to the points on the workpiece that require pulling or straightening. Ensure the hooks are fully engaged and will not slip under tension.
- அழுத்தத்தைப் பயன்படுத்து: Slowly operate the hydraulic pump to extend the ram. Observe the workpiece carefully as pressure is applied. Apply pressure gradually to avoid sudden movements or damage.
- முன்னேற்றத்தைக் கண்காணிக்கவும்: Continuously monitor the workpiece and the ram for any signs of stress, deformation, or slippage. Adjust the position or pressure as needed.
- வெளியீட்டு அழுத்தம்: Once the desired pulling or straightening is achieved, slowly release the pressure from the hydraulic pump according to its operating instructions. The ram will retract as pressure is released.
- Remove Ram: After the ram has fully retracted and all pressure is released, carefully disengage the hooks from the workpiece.

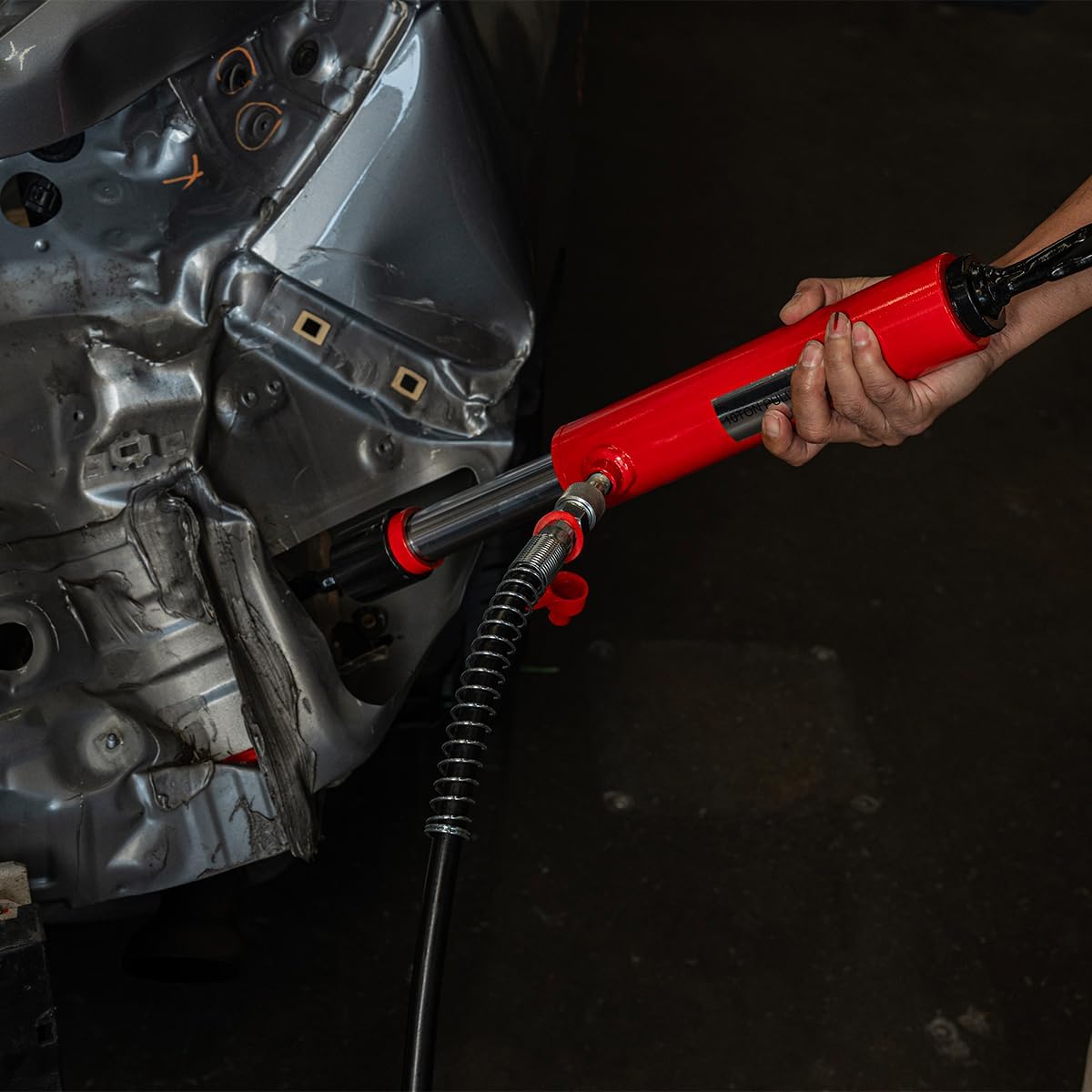

Figure 4: Ram applying pulling force to a vehicle frame.
Figure 5: Ram used for straightening a metal component.
Video 1: Demonstration of a 10-Ton Hydraulic Pull Back Ram in operation, showcasing its use with a Porta Power tool.
7. பராமரிப்பு
Regular maintenance ensures the longevity and safe operation of your hydraulic pull back ram.
- சுத்தம்: After each use, clean the ram and hooks to remove dirt, grease, and debris. Use a clean cloth and mild detergent if necessary.
- உயவு: Periodically apply a thin coat of light machine oil to the exposed piston rod to prevent rust and ensure smooth operation.
- ஹைட்ராலிக் திரவம்: Refer to your hydraulic pump's manual for instructions on checking and refilling hydraulic fluid. Ensure the fluid level is correct and use only recommended hydraulic fluid.
- சேமிப்பு: Store the ram in a clean, dry environment, protected from moisture and extreme temperatures. Ensure the piston rod is fully retracted before storage.
- ஆய்வு: Regularly inspect for signs of wear, damage, or leaks. Pay close attention to the hydraulic hose, connections, and hooks. Replace any damaged parts immediately.
8. சரிசெய்தல்
| பிரச்சனை | சாத்தியமான காரணம் | தீர்வு |
|---|---|---|
| Ram does not extend | குறைந்த ஹைட்ராலிக் திரவ நிலை ஹைட்ராலிக் அமைப்பில் காற்று Release valve open Damaged pump or ram | ஹைட்ராலிக் திரவத்தை சரிபார்த்து மீண்டும் நிரப்பவும் Bleed air from the system (refer to pump manual) Ensure release valve is fully closed Inspect for damage; contact service if necessary |
| Ram extends slowly or weakly | குறைந்த ஹைட்ராலிக் திரவ நிலை ஹைட்ராலிக் அமைப்பில் காற்று Partial blockage in hose/ram | ஹைட்ராலிக் திரவத்தை சரிபார்த்து மீண்டும் நிரப்பவும் அமைப்பிலிருந்து காற்று வெளியேறும் Inspect hose and ram for obstructions |
| ஹைட்ராலிக் திரவம் கசிவு | தளர்வான இணைப்புகள் Damaged seals or hose | அனைத்து இணைப்புகளையும் இறுக்குங்கள் Inspect and replace damaged seals or hose |
| Ram does not retract | Release valve not fully open Internal ram issue | Ensure release valve is fully open Contact service for internal inspection |
9. உத்தரவாதம் மற்றும் ஆதரவு
For warranty information, technical support, or to purchase replacement parts, please refer to the official XtremepowerUS webதளத்தில் அல்லது அவர்களின் வாடிக்கையாளர் சேவைத் துறையைத் தொடர்பு கொள்ளவும். வாங்கியதற்கான சான்றாக உங்கள் கொள்முதல் ரசீதை வைத்திருங்கள்.
10. தொடர்பு தகவல்
For further assistance, please visit the XtremepowerUS store or contact their support team through the provided channels on their official webதளம்.
