1. அறிமுகம்
This manual provides comprehensive instructions for the installation, operation, and maintenance of your GAMEMAX G561 White ATX Middle Tower PC Gaming Case. Please read this manual carefully before proceeding with assembly to ensure proper setup and optimal performance.
The GAMEMAX G561 White case is designed to accommodate various PC components, offering a half acrylic side panel for visibility and efficient cooling solutions. It features pre-installed blue LED fans and supports a range of motherboard sizes and component dimensions.
படம் 1.1: முன் பக்கம் view of the GAMEMAX G561 White ATX Middle Tower PC Gaming Case with blue LED fans visible.
2. அமைவு மற்றும் நிறுவல்
2.1 பேக்கிங்
Carefully remove the case from its packaging. Inspect the case for any signs of damage that may have occurred during transit. Retain the packaging for future transportation or warranty claims.
2.2. Component Installation Guidelines
The GAMEMAX G561 White case is compatible with the following component specifications:
- மதர்போர்டு ஆதரவு: ATX, மைக்ரோ-ATX, Mini-ITX
- Graphics Card (VGA) Support: Up to 360mm in length
- CPU கூலர் உயரம்: 160 மிமீ வரை
- மின்சாரம்: Standard ATX, top-mounted (maximum length 170mm)
- டிரைவ் பேஸ்: 2 x 3.5" HDD, 2 x 2.5" SSD
- விரிவாக்க இடங்கள்: 7
2.3. மின்விசிறி மற்றும் ரேடியேட்டர் நிறுவல்
The case comes with pre-installed fans:
- 2 x 120mm 15 Blue LED Ring fans (front)
- 1 x 120mm 15 Blue LED Ring fan (rear)
Additional fan and radiator support:
- முன்: Supports 1 x 120/240mm radiator or an additional 120mm fan (if 5.25" drive bay is not used).
- பின்புறம்: Supports 1 x 120mm radiator.
Image 2.1: Diagram illustrating the recommended airflow within the GAMEMAX G561 case, showing intake and exhaust paths.
2.4. முன் I/O பலகை இணைப்புகள்
The front I/O panel provides the following ports:
- 1 x USB 3.0 போர்ட்
- 2 x USB 2.0 போர்ட்கள்
- HD Audio Jacks (Headphone/Microphone)
Connect these cables to the corresponding headers on your motherboard according to your motherboard's manual.

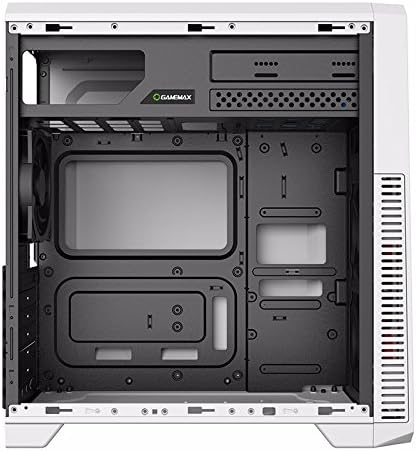

படம் 2.2: உட்புறம் view of the GAMEMAX G561 White case, showing the motherboard tray, drive bays, and fan mounting points.

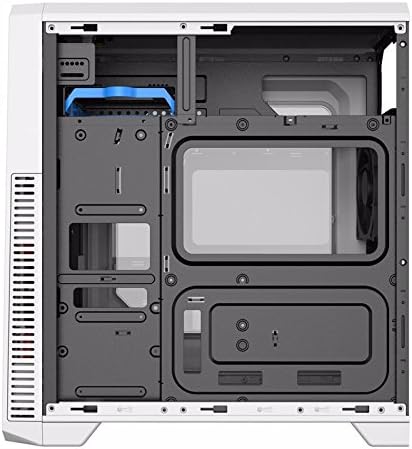

Image 2.3: Rear interior view of the GAMEMAX G561 White case, highlighting cable management space behind the motherboard tray.
3. வழக்கை இயக்குதல்
Once all components are correctly installed and connected, the case functions as an enclosure for your PC system. The pre-installed blue LED fans will illuminate and operate when the system is powered on, providing cooling and visual aesthetics.
Utilize the front I/O ports for connecting peripherals such as USB devices, headphones, and microphones.
Image 3.1: Direct front view of the GAMEMAX G561 White case, showcasing the front panel design and illuminated fans.
4. பராமரிப்பு
Regular maintenance helps ensure the longevity and performance of your PC components by maintaining optimal airflow and preventing dust buildup.
- தூசி சுத்தம் செய்தல்: Periodically clean the interior of the case using compressed air to remove dust from fans, heatsinks, and other components.
- வெளிப்புற சுத்தம்: Wipe the exterior surfaces, including the acrylic side panel, with a soft, damp துணி. பூச்சு கீறக்கூடிய சிராய்ப்பு கிளீனர்களைத் தவிர்க்கவும்.
- மின்விசிறி ஆய்வு: Check fan blades for dust accumulation and ensure they spin freely.
5. சரிசெய்தல்
This section addresses common issues related to the PC case itself. For component-specific issues (e.g., CPU, GPU, RAM), refer to their respective manuals.
- Fans Not Spinning/Lighting Up: Ensure all fan power cables are securely connected to the motherboard or power supply. Check for any obstructions preventing fan rotation.
- முன்பக்க I/O போர்ட்கள் செயல்படவில்லை: Verify that the USB and audio cables from the front panel are correctly connected to the corresponding headers on your motherboard.
- அதிக சத்தம்: Check if any cables are interfering with fan blades. Ensure all screws are tightened to prevent vibrations.
6. விவரக்குறிப்புகள்
Detailed technical specifications for the GAMEMAX G561 White ATX Middle Tower PC Gaming Case:
| அம்சம் | விவரக்குறிப்பு |
|---|---|
| தயாரிப்பு பெயர் | G561 |
| நிறம் | வெள்ளை |
| பொருள் | SPCC 0.5mm, Acrylic |
| Case Size (L x W x H) | 424 மிமீ x 200 மிமீ x 452 மிமீ |
| Chassis Size (L x W x H) | 500mm x 240mm x 470mm (Note: This appears to be an error in source data, likely referring to package size or internal dimensions. Refer to Case Size for external dimensions.) |
| மதர்போர்டு ஆதரவு | ATX, மைக்ரோ-ATX, Mini-ITX |
| டிரைவ் பேஸ் | 2 x 3.5" HDD, 2 x 2.5" SSD |
| விரிவாக்க இடங்கள் | 7 |
| பவர் சப்ளை ஆதரவு | Standard ATX (Top Mount, Max Length 170mm) |
| முன்பே நிறுவப்பட்ட மின்விசிறிகள் | Front: 2 x 120mm 15 Blue LED Ring; Rear: 1 x 120mm 15 Blue LED Ring |
| ரேடியேட்டர் ஆதரவு | Front: 1 x 120/240mm; Rear: 1 x 120mm |
| I/O குழு | 1 x USB 3.0, 2 x USB 2.0, HD Audio |
| CPU கூலர் அதிகபட்ச உயரம் | 160மிமீ |
| VGA Card Max Length | 360மிமீ |
| பொருளின் எடை | 4.8 கிலோகிராம் |
| முதல் தேதி கிடைக்கும் | 27 ஜூலை 2018 |
படம் 6.1: பின்புறம் view of the GAMEMAX G561 White case, showing the expansion slots, rear fan mount, and power supply cutout.
7. உத்தரவாதம் மற்றும் ஆதரவு
GAMEMAX products are manufactured to high-quality standards. For specific warranty information, please refer to the warranty card included with your product or visit the official GAMEMAX webதளம்.
For technical support, troubleshooting assistance, or inquiries regarding replacement parts, please contact GAMEMAX customer service through their official support channels. Keep your purchase receipt as proof of purchase for warranty services.
- அதிகாரி Webதளம்: www.gamemaxpc.com (சரியான பிராந்தியத்தை சரிபார்க்கவும் webஆதரவு தளம்)
- வாடிக்கையாளர் சேவை: அதிகாரப்பூர்வ வலைத்தளத்தில் தொடர்பு பகுதியைப் பார்க்கவும். webதளம்.
