இரண்டு குறிப்புகள் டார்பிடோ கேப்டர் எக்ஸ் பயனர் கையேடு

1. அறிமுகம்

The Two Notes Torpedo Captor X is a reactive loadbox, DI, attenuator, and virtual cabinet solution designed for guitar and bass amplifiers. It allows musicians to capture their amplifier's tone directly, silently, or at reduced volumes, making it ideal for recording, live performance, and silent practice. This device integrates speaker simulation, direct box functionality, load box capabilities, and attenuation into a single unit, providing versatile tone management.

முக்கிய அம்சங்கள் அடங்கும்:

• Reactive Load Box: Safely connects to tube ampஆயுட்காலம்.
• Speaker Simulation: Emulates various speaker cabinets and microphones.
• Attenuator: Reduces amplifier volume for practice or small venues.
• Direct Box (DI): Provides balanced XLR outputs for direct connection to mixing consoles or audio interfaces.
• IR Loader: Supports Impulse Responses for custom cabinet emulation.

2 அமைவு

Proper setup ensures optimal performance and prevents damage to your equipment. Always ensure your ampஎந்த இணைப்புகளையும் ஏற்படுத்துவதற்கு முன்பு லிஃபையர் அணைக்கப்படும்.

2.1 மின் இணைப்பு

Connect the included 12VDC 200mA power adapter to the "POWER" input on the rear panel of the Torpedo Captor X. Ensure the power source is stable and matches the required specifications.

2.2 Amplifier Connection (Speaker In)

Connect the speaker output of your tube amplifier to the "SPEAKER IN" jack on the rear panel of the Torpedo Captor X. This input is designed for 16-ohm amplifiers and can handle up to 100W RMS maximum. Ensure your amplifier's impedance matches the 16-ohm rating of the Captor X to prevent damage.

2.3 வெளியீடு இணைப்புகள்

• பேச்சாளர் அவுட்: If you wish to connect an external speaker cabinet, use the "SPEAKER OUT" jack. This output can be used for attenuated sound or bypassed for full amplifier volume (depending on the Attenuator setting).
• XLR Outputs (LEFT/RIGHT): For connecting to a mixing console, audio interface, or PA system, use standard XLR cables from the "OUTPUTS LEFT" and "OUTPUTS RIGHT" jacks. These outputs provide a balanced signal with applied cabinet simulation.
• தொலைபேசிகள்: Connect headphones to the "PHONES" jack on the front panel for silent practice.
• USB: Connect the USB port to a computer for software control, firmware updates, and access to the Torpedo Wall of Sound plugin.
• MIDI IN: For external MIDI control of the unit.

Figure 2.3.1: Rear panel connections of the Torpedo Captor X. This image displays the power input, left and right XLR outputs, ground lift switch, speaker output, speaker input, USB port, and MIDI input.

3. இயக்க வழிமுறைகள்

This section details the functions of the controls and switches on the Torpedo Captor X.

3.1 முன் குழு கட்டுப்பாடுகள்

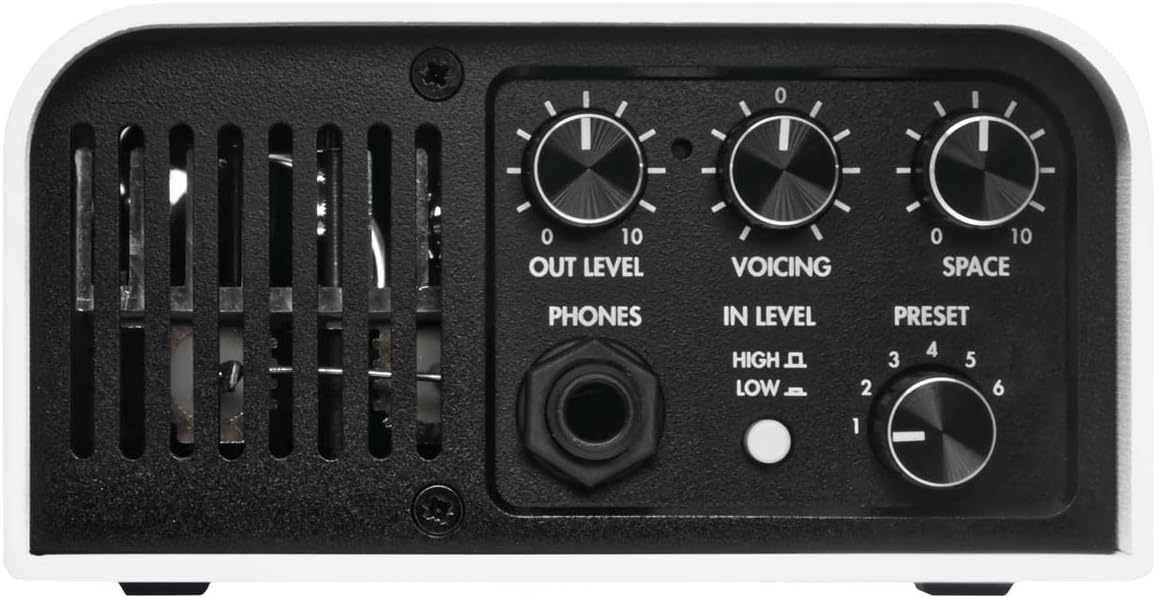

Figure 3.1.1: Front panel controls of the Torpedo Captor X. This image highlights the OUT LEVEL, VOICING, SPACE, IN LEVEL, and PRESET knobs, along with the PHONES jack.

• OUT LEVEL: Adjusts the output level for the XLR outputs and the PHONES output.
• தொலைபேசிகள்: 1/4-inch stereo jack for connecting headphones.
• IN LEVEL (HIGH/LOW): Selects the input sensitivity for the amplifier signal. Use HIGH for lower output amplifiers and LOW for higher output ampஆயுட்காலம்.
• VOICING: Controls the overall tonal character of the simulated cabinet.
• விண்வெளி: Adjusts the simulated room acoustics or reverb.
• முன்னமைவு: A rotary switch to select between different stored presets (1-6).

3.2 Rear Panel Switches

• GND லிஃப்ட்: Lifts the ground connection on the XLR outputs to eliminate hum or ground loops.
• VOLUME (FULL/LOW): This switch controls the attenuation level for the SPEAKER OUT jack.
  • முழு: Bypasses the attenuator, sending the full amplifier signal to the speaker output.
  • குறைந்த: Engages the attenuator, reducing the amplifier's volume significantly for quiet practice or recording.

3.3 மென்பொருள் ஒருங்கிணைப்பு

The Torpedo Captor X can be controlled and customized extensively using the Two Notes Torpedo Remote software (available for desktop and mobile devices). Connect the unit via USB to your computer or via Bluetooth to your mobile device to access advanced features such as:

• Loading and managing Impulse Responses (IRs).
• Detailed cabinet and microphone emulation settings.
• Saving and recalling custom presets.
• நிலைபொருள் புதுப்பிப்புகள்.

Figure 3.3.1: Torpedo Captor X shown with its companion mobile application, illustrating software control capabilities.

4. பராமரிப்பு

Regular maintenance helps prolong the life of your Torpedo Captor X.

• சுத்தம்: வெளிப்புறத்தை சுத்தம் செய்ய மென்மையான, உலர்ந்த துணியைப் பயன்படுத்தவும். சிராய்ப்பு கிளீனர்கள் அல்லது கரைப்பான்களைத் தவிர்க்கவும்.
• சேமிப்பு: நேரடி சூரிய ஒளி மற்றும் தீவிர வெப்பநிலையிலிருந்து விலகி, குளிர்ந்த, உலர்ந்த இடத்தில் யூனிட்டை சேமிக்கவும்.
• காற்றோட்டம்: Ensure the ventilation grilles are not obstructed during operation to prevent overheating. The unit contains internal components that generate heat, and proper airflow is crucial.
• இணைப்புகள்: பாதுகாப்பான பொருத்தம் மற்றும் தேய்மான அறிகுறிகளுக்காக அனைத்து கேபிள் இணைப்புகளையும் அவ்வப்போது சரிபார்க்கவும்.

படம் 4.1.1: முன் view of the Torpedo Captor X, showing the ventilation slots on the side.

5. சரிசெய்தல்

If you encounter issues with your Torpedo Captor X, refer to the following common troubleshooting steps:

• ஒலி இல்லை:
  • Check all cable connections (power, amplifier speaker out, Captor X speaker in, XLR outputs, headphones).
  • உறுதி செய்யவும் ampலிஃபையர் இயக்கப்பட்டு சரியாகச் செயல்படுகிறது.
  • Verify the "IN LEVEL" switch is set appropriately for your ampலைஃபையர் வெளியீடு.
  • Adjust the "OUT LEVEL" knob.
  • If using the "SPEAKER OUT", ensure the "VOLUME" switch is not set to a silent mode or that the connected speaker is working.
• ஹம் அல்லது சத்தம்:
  • Engage the "GND LIFT" switch on the rear panel.
  • தவறான கேபிள்கள் அல்லது இணைப்புகளைச் சரிபார்க்கவும்.
  • Ensure proper grounding of all audio equipment.
• மென்பொருள் இணைப்பு சிக்கல்கள்:
  • USB கேபிள் பாதுகாப்பாக இணைக்கப்பட்டுள்ளதை உறுதி செய்யவும்.
  • Restart the Torpedo Remote software and the Captor X unit.
  • Check for the latest drivers and firmware updates on the Two Notes webதளம்.

If problems persist, consult the Two Notes official support resources or contact their customer service.

6. விவரக்குறிப்புகள்

7. உத்தரவாதம் மற்றும் ஆதரவு

For detailed warranty information, please refer to the official documentation provided by Two Notes Audio Engineering or visit their official webதளம். உத்தரவாத விதிமுறைகள் மற்றும் நிபந்தனைகள் பிராந்தியம் மற்றும் சில்லறை விற்பனையாளரைப் பொறுத்து மாறுபடலாம்.

For technical support, firmware updates, and additional resources, please visit the official Two Notes Audio Engineering support page. They offer comprehensive guides, FAQs, and contact options for assistance.
