OBEST Wireless Reversing Camera System User Manual

1. அறிமுகம்

This manual provides detailed instructions for the installation, operation, and maintenance of your OBEST Wireless Reversing Camera System. This system is designed to enhance safety and convenience when maneuvering large vehicles such as trucks, trailers, RVs, and buses. It features a 7-inch IPS high-definition monitor and a waterproof infrared night vision camera, operating on a 12V-36V power supply.

Please read this manual thoroughly before using the product to ensure correct operation and to prevent damage.

2. தொகுப்பு உள்ளடக்கங்கள்

கீழே பட்டியலிடப்பட்டுள்ள அனைத்து பொருட்களும் உங்கள் தொகுப்பில் சேர்க்கப்பட்டுள்ளதா என்பதை சரிபார்க்கவும்:

• 7-இன்ச் ஐபிஎஸ் மானிட்டர்
• காப்பு கேமரா
• U-shaped Display Stand
• மவுண்ட் பிராக்கெட்டை கண்காணிக்கவும்
• கார் சார்ஜர்
• மானிட்டருக்கான சன்ஷேட்
• பயனர் கையேடு (இந்த ஆவணம்)
• பவர் கயிறுகள்
• Antennas (for monitor and camera)
• Installation Kit (screws, tools)

3. விவரக்குறிப்புகள்

4. அமைவு மற்றும் நிறுவல்

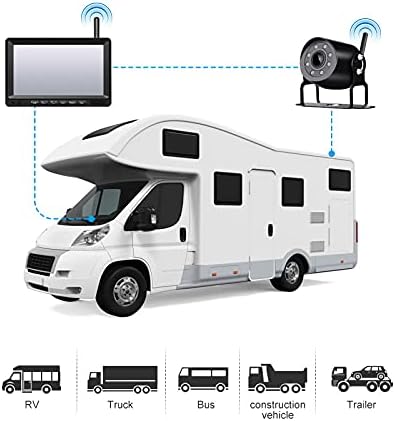

The OBEST Wireless Reversing Camera System is designed for straightforward installation without the need for complex wiring between the camera and the monitor.

4.1 கேமரா நிறுவல்

1. கேமராவை ஏற்றவும்: Choose a suitable location at the rear of your vehicle, typically near the license plate or on the bumper, ensuring a clear view. Use the provided screws and brackets to securely mount the camera.
2. பவர் இணைக்கவும்: Connect the camera's power cable to your vehicle's taillight circuit. This allows the camera to receive power when the vehicle is in reverse or when the lights are on, depending on your wiring choice. Ensure the connection is secure and waterproof. The camera supports 12V-36V power input.
3. ஆண்டெனாவை இணைக்கவும்: Screw the antenna onto the camera's designated port.

4.2 நிறுவலைக் கண்காணிக்கவும்

1. மானிட்டரை பொருத்தவும்: The monitor comes with two different mounting options: a U-shaped display stand and a monitor mount bracket. Choose the one that best suits your vehicle's dashboard or windshield. Securely attach the chosen mount to the monitor and then to your desired location in the vehicle, ensuring it does not obstruct your view வாகனம் ஓட்டும் போது.
2. ஆண்டெனாவை இணைக்கவும்: Screw the antenna onto the monitor's designated port.
3. பவர் இணைக்கவும்: Plug the monitor's car charger into your vehicle's cigarette lighter socket.

4.3 Pairing (If Necessary)

The camera and monitor are typically pre-paired at the factory. If no signal is received, you may need to re-pair them:

1. Ensure both the camera and monitor are powered on.
2. On the monitor, press and hold the 'Pairing Button' (often labeled 'SEL' or with a pairing icon) for a few seconds until the pairing indicator appears.
3. The monitor will search for the camera. Once connected, the camera's video feed will appear on the screen.

5. இயக்க வழிமுறைகள்

Familiarize yourself with the monitor's controls for optimal use.

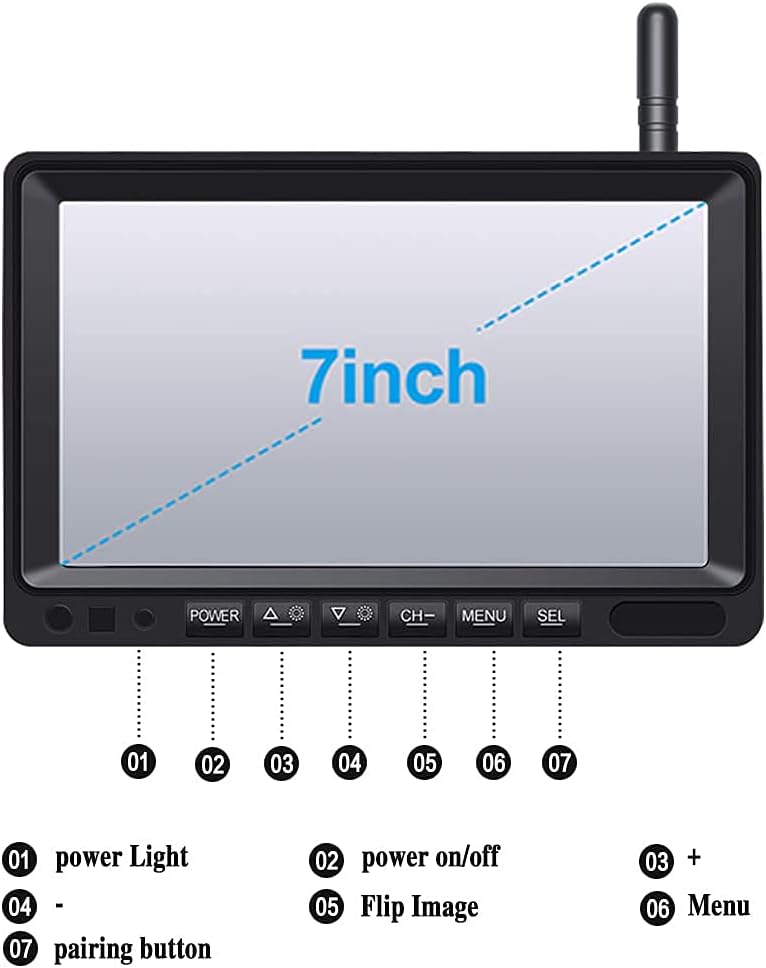

5.1 கண்காணிப்பு கட்டுப்பாடுகள்

• 1. பவர் லைட்: சக்தி நிலையைக் குறிக்கிறது.
• 2. பவர் ஆன்/ஆஃப்: மானிட்டரை ஆன் அல்லது ஆஃப் செய்ய அழுத்தவும்.
• 3. + (Plus) Button: இன்க்ரேக்கு பயன்படுத்தப்பட்டதுasing values or navigating menus.
• 4. - (Minus) Button: குறைப்புக்கு பயன்படுத்தப்பட்டதுasing values or navigating menus.
• 5. Flip Image: Press to rotate or mirror the camera image (e.g., normal view, கண்ணாடி view).
• 6. Menu Button: மானிட்டரின் அமைப்புகள் மெனுவை அணுகுகிறது.
• 7. SEL (Select/Pairing) Button: Used to confirm selections in the menu or initiate pairing mode.

5.2 Adjusting Parking Guidelines

The monitor displays adjustable parking guidelines to assist with reversing.

1. While the camera feed is active, press and hold the SEL பொத்தான்.
2. When the guidelines begin to flash, use the + or - buttons to adjust their position or width.
3. அழுத்தவும் SEL again to save the adjustments and exit the adjustment mode.

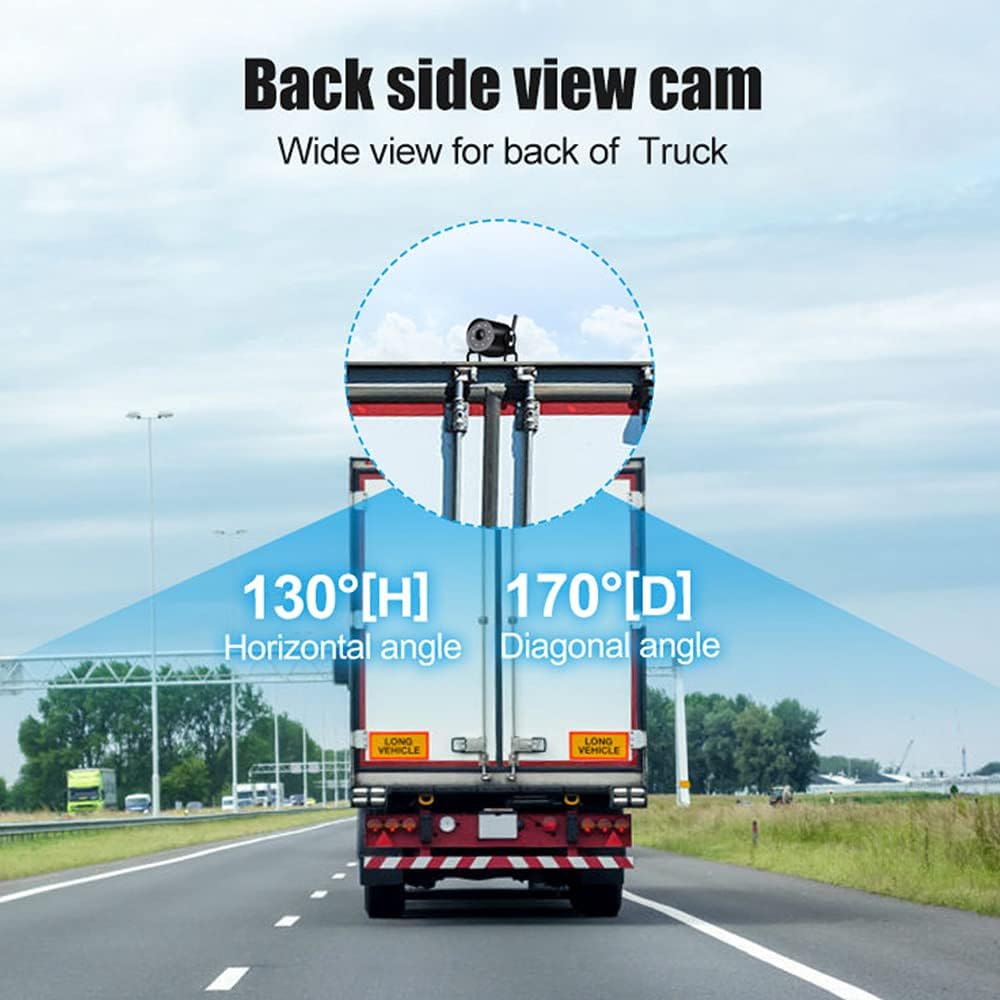

5.3 Night Vision and Wide Angle

The camera features infrared LEDs for clear night vision up to 15 meters in low-light conditions. Its wide 170° diagonal viewing angle helps eliminate blind spots.

6. பராமரிப்பு

Proper maintenance ensures the longevity and optimal performance of your reversing camera system.

• சுத்தம்: கேமரா லென்ஸ் மற்றும் மானிட்டர் திரையை மென்மையான, d துணியால் தொடர்ந்து சுத்தம் செய்யவும்.amp துணி. மேற்பரப்புகளைக் கீறக்கூடிய சிராய்ப்பு கிளீனர்களைத் தவிர்க்கவும்.
• Waterproof Camera: The camera has an IP69K waterproof rating, designed to withstand harsh weather conditions. However, avoid directing high-pressure water jets directly at the camera for extended periods.
• கேபிள் இணைப்புகள்: அனைத்து கேபிள் இணைப்புகளிலும் இறுக்கம் மற்றும் தேய்மானம் அல்லது அரிப்புக்கான அறிகுறிகள் உள்ளதா என அவ்வப்போது சரிபார்க்கவும்.
• ஆண்டெனாக்கள்: Ensure antennas are securely attached and not damaged to maintain optimal wireless signal strength.

7. சரிசெய்தல்

If you encounter issues with your OBEST Wireless Reversing Camera System, refer to the following common problems and solutions:

8. பாதுகாப்பு தகவல்

• Always ensure the monitor is mounted in a location that does not obstruct your view சாலையின் ஓரத்தில் அல்லது வாகனக் கட்டுப்பாடுகளில் தலையிடும்.
• The reversing camera system is an aid and should not replace careful observation and traditional mirror checks. Always check your surroundings manually before reversing.
• Ensure all wiring is correctly installed and insulated to prevent short circuits or electrical hazards.
• தயாரிப்பை பிரிக்கவோ அல்லது மாற்றவோ முயற்சிக்காதீர்கள். இது உத்தரவாதத்தை ரத்து செய்து சேதத்தை ஏற்படுத்தக்கூடும்.
• Operate the system within the specified voltage range (DC 12V-36V) to prevent damage.

9. உத்தரவாதம் மற்றும் ஆதரவு

OBEST products are designed for reliability and performance. If you have any questions or require assistance with your product, please contact OBEST customer support.

We are committed to providing a satisfactory response within 24 hours for any product-related inquiries.
