1. அறிமுகம்
This manual provides detailed instructions for the installation, operation, and maintenance of your DCOLOR U8 HDMI TV Stick DVB-T2 HD Receiver. This device allows you to receive DVB-T2/DVB-C digital terrestrial and cable channels in Full HD 1080P, supporting H.265 HEVC 10-bit and Dolby Audio. It also features PVR recording and multimedia playback via USB.
Please read this manual carefully before using the product to ensure proper functionality and to maximize your viewஅனுபவம்.
2. தயாரிப்பு முடிந்துவிட்டதுview
2.1 முக்கிய அம்சங்கள்
- ப்ளக் அண்ட் பிளே: Compatible with all TV systems featuring an HDMI socket. Powered by TV USB port for a tidy setup.
- Full HD 1080P: Supports HEVC H.265 10-bit for DVB-T2/DVB-C HD channels.
- PVR Record & Playback: Connect a USB 2.0/3.0 (FAT32) disk to record TV shows and play back various multimedia formats (MP3, JPEG, BMP, AVI, DivX, VOB, MKV, AC3, etc.).
- டால்பி ஆடியோ ஆதரவு: Enjoy enhanced audio for a cinematic experience.
- 2-in-1 Programmable Remote Control: Control both the receiver and your TV.
Figure 1: DCOLOR U8 HDMI TV Stick Key Features

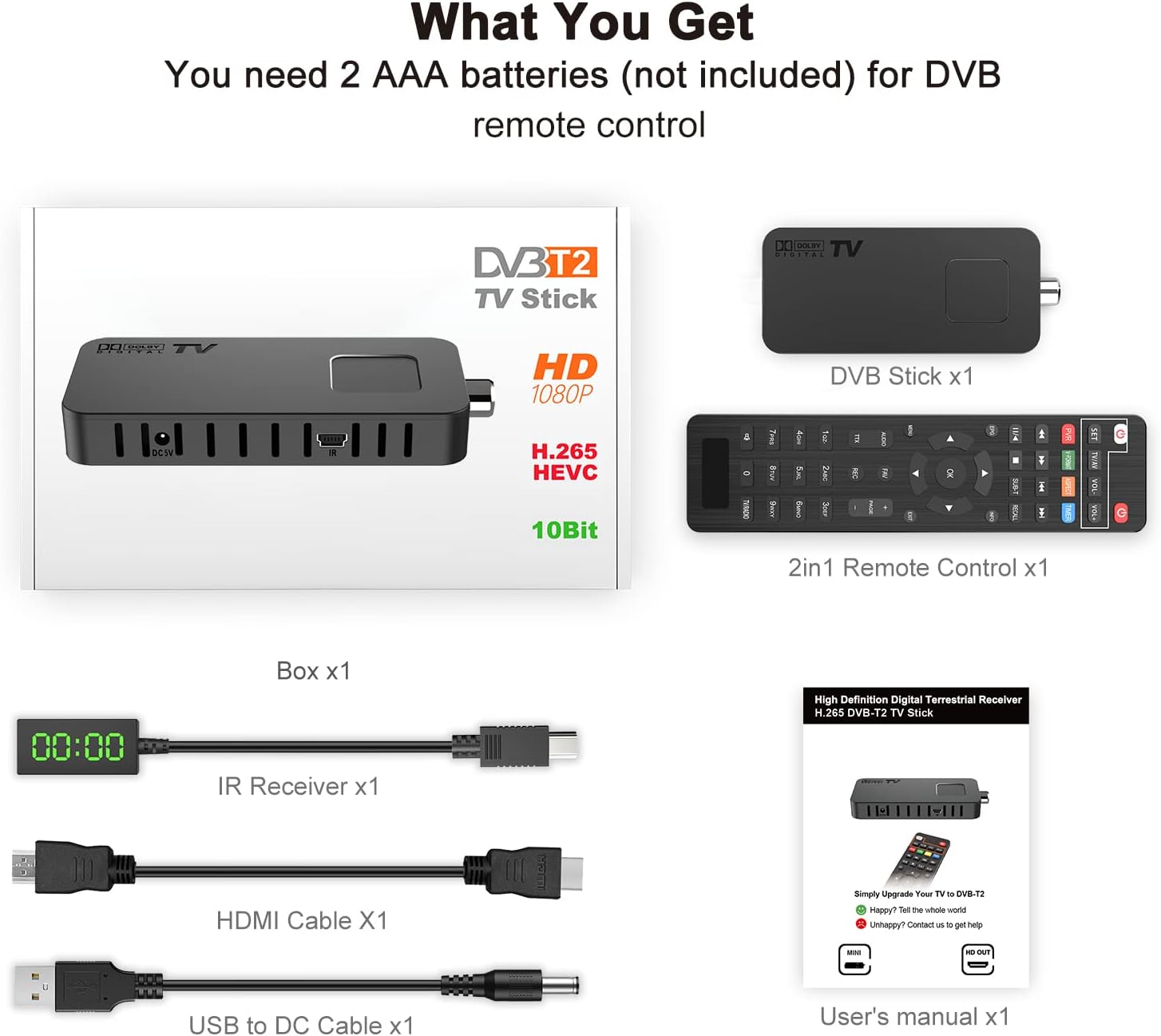

2.2 தொகுப்பு உள்ளடக்கம்
தொகுப்பைத் திறந்தவுடன், பின்வரும் அனைத்து பொருட்களும் இருப்பதை உறுதிசெய்யவும்:
- 1 x DVB-T2 HD Receiver (U8 HDMI TV Stick)
- 1 x 2-in-1 Programmable Remote Control (batteries not included)
- 1 x HDMI கேபிள்
- 1 x Mini USB Infrared Sensor Receiver (1 meter)
- 1 x USB to DC Power Cable (1 meter)
- 1 x User Manual (English and Italian)
படம் 2: தொகுப்பு உள்ளடக்கம்
2.3 சாதனக் கூறுகள்
Figure 3: DVB-T2 HD Receiver Ports and Connections
- HDMI இணைப்பு: 1080P Full HD output to your TV or projector.
- USB போர்ட்: For storage devices (PVR) or USB WiFi Dongle (MT7601).
- DVB-T2/C Tuner (ANT IN): உங்கள் நிலப்பரப்பு அல்லது கேபிள் ஆண்டெனாவை இணைக்கவும்.
- DC 5V பவர் உள்ளீடு: Power the device via TV USB port or a USB 5V wall adapter.
- ஐஆர் உள்ளீடு: Connect the infrared sensor receiver for remote control.
3. அமைவு வழிமுறைகள்
Follow these steps to set up your DCOLOR U8 HDMI TV Stick:
- Connect to TV HDMI Port: Plug the DVB-T2 HD Receiver directly into an available HDMI port on your television. The included HDMI cable can be used if direct connection is not feasible or if an extension is needed.
- பவர் இணைக்கவும்: Connect the USB to DC power cable to the receiver's DC 5V input. Plug the USB end into a TV USB port (5V, 1A minimum recommended) or a USB 5V wall adapter (not included).
- ஐஆர் பெறுநரை இணைக்கவும்: Plug the mini USB infrared sensor receiver into the IR input port on the DVB-T2 HD Receiver. Position the IR sensor in a location where it has a clear line of sight to your remote control.
- ஆண்டெனாவை இணைக்கவும்: Connect your DVB-T2/C antenna to the ANT IN port on the receiver. For optimal reception, ensure you are using a suitable antenna for your region.
Figure 4: Simple Setup Guide
Figure 5: Receiver Hidden Behind TV for a Tidy Setup
Figure 6: Complete Connection Diagram
4. இயக்க வழிமுறைகள்
4.1 ஆரம்ப பவர் ஆன் மற்றும் சேனல் ஸ்கேன்
After connecting all components and powering on your TV, switch your TV's input source to the HDMI port where the DVB-T2 HD Receiver is connected. The device will typically boot up and initiate an automatic channel scan upon first use. This process may take a few minutes. Ensure your antenna is properly connected for successful channel detection.
4.2 ரிமோட் கண்ட்ரோல் செயல்பாடுகள்
The included 2-in-1 remote control allows you to operate both the receiver and your TV. Insert 2 AAA batteries (not included) into the remote control.
படம் 7: ரிமோட் கண்ட்ரோல் அமைப்பு மற்றும் செயல்பாடுகள்
Programmable TV Buttons: The top section of the remote (POWER, TV/AV, VOL-, VOL+) can be programmed to control your TV. Refer to the manual's specific section on remote programming for detailed steps.
Figure 8: Programmable TV Control Buttons
- சக்தி: ரிசீவரை ஆன்/ஆஃப் செய்கிறது.
- CH+/CH-: சேனல்களை மாற்றுகிறது.
- VOL+/VOL-: அளவை சரிசெய்கிறது.
- சரி: Confirms selections in menus or displays channel information.
- பட்டியல்: அமைப்புகள் மற்றும் அம்சங்களுக்கான முதன்மை மெனுவை அணுகுகிறது.
- வெளியேறு: தற்போதைய மெனு அல்லது திரையிலிருந்து வெளியேறுகிறது.
- EPG: Displays the Electronic Program Guide (if available).
- PVR: Initiates recording (with USB storage connected).
- USB மல்டிமீடியா: Use the USB port for playing media files.
4.3 PVR Recording and Multimedia Playback
To use the PVR function or play multimedia files, connect a USB 2.0 or 3.0 storage device (formatted to FAT32) to the USB port on the receiver. You can then access recording options via the remote's PVR button or navigate to the multimedia player through the main menu.
4.4 Dolby Audio Experience
The receiver supports Dolby Audio, providing enhanced sound quality for your viewing experience. Ensure your TV's audio settings are configured to output Dolby Digital if supported.
Figure 9: Enjoying Enhanced Dolby Audio
4.5 Projector Compatibility
The DCOLOR U8 HDMI TV Stick can also be connected to a projector via its HDMI output, allowing you to watch free TV channels on a larger screen.
Figure 10: HDMI 1080P Output for Projectors
5. பராமரிப்பு
To ensure the longevity and optimal performance of your DCOLOR U8 HDMI TV Stick, follow these maintenance guidelines:
- சுத்தம்: சாதனத்தை சுத்தம் செய்ய மென்மையான, உலர்ந்த துணியைப் பயன்படுத்தவும். திரவ கிளீனர்கள் அல்லது சிராய்ப்புப் பொருட்களைப் பயன்படுத்த வேண்டாம்.
- காற்றோட்டம்: Ensure the device has adequate ventilation. Do not cover the ventilation slots.
- மின்சாரம்: Always use the recommended 5V, 1A (or higher) power supply. Inadequate power can lead to operational issues.
- மென்பொருள் புதுப்பிப்புகள்: While not frequently required, check the manufacturer's webசெயல்திறனை மேம்படுத்தக்கூடிய அல்லது அம்சங்களைச் சேர்க்கக்கூடிய ஏதேனும் கிடைக்கக்கூடிய ஃபார்ம்வேர் புதுப்பிப்புகளுக்கு தளம் அல்லது ஆதரவைத் தொடர்பு கொள்ளவும்.
6. சரிசெய்தல்
If you encounter issues with your DCOLOR U8 HDMI TV Stick, refer to the following common problems and solutions:
| பிரச்சனை | சாத்தியமான காரணம் | தீர்வு |
|---|---|---|
| Device displays "booting" continuously. | Insufficient power supply. Older TV USB ports (USB1) may only provide 500mA, while the receiver requires at least 1A. | Connect the receiver to a USB 5V wall adapter (e.g., a smartphone charger) that provides at least 1 Ampமுன்பு. |
| No signal or "No Channel" message. | Antenna not connected, poor antenna signal, or incorrect input source on TV. | Ensure the antenna is securely connected. Check antenna positioning. Verify your TV is on the correct HDMI input. Perform a channel scan. |
| Channels disappear or cannot be found. | Signal fluctuations or an issue with the channel list. | Perform a new channel scan. If the issue persists, try a factory reset and then rescan. |
| ரிமோட் கண்ட்ரோல் பதிலளிக்கவில்லை. | Batteries are dead or incorrectly inserted, IR sensor blocked, or remote not paired/programmed. | Replace batteries. Ensure the IR sensor has a clear line of sight to the remote. Check remote programming for TV control functions. |
| ஆடியோ இல்லை அல்லது மோசமான ஆடியோ தரம். | TV audio settings, incorrect audio output selected, or cable issue. | Check TV volume and mute settings. Ensure the correct audio output is selected on the receiver (if applicable). Verify HDMI cable connection. |
இந்த தீர்வுகளை முயற்சித்த பிறகும் சிக்கல் தொடர்ந்தால், வாடிக்கையாளர் ஆதரவைத் தொடர்பு கொள்ளவும்.
7. விவரக்குறிப்புகள்
| அம்சம் | விவரம் |
|---|---|
| பிராண்ட் | DCOLOR |
| மாதிரி எண் | U8 HDMI TV Stick |
| இணைப்பு தொழில்நுட்பம் | HDMI, USB |
| இணைப்பான் வகை | HDMI, USB 3.0 |
| மொத்த HDMI போர்ட்கள் | 1 |
| எடை | 200 கிராம் |
| மின் நுகர்வு | 5 வாட்ஸ் |
| சேனல்கள் | 4 |
| வீடியோ தீர்மானம் | முழு HD 1080P |
| Video Codec Support | H.265 HEVC 10-bit |
| ஆடியோ ஆதரவு | டால்பி ஆடியோ |
| PVR செயல்பாடு | Yes, via USB 2.0/3.0 (FAT32) |
| மல்டிமீடியா பிளேபேக் | MP3, JPEG, BMP, AVI, DivX, VOB, MKV, AC3, etc. |
8. உத்தரவாதம் மற்றும் ஆதரவு
DCOLOR provides customer support for this product. If you have any questions or require assistance, please do not hesitate to contact us.
- ஆன்லைன் சேவை: We offer 24-hour online service for inquiries.
- தொடர்பு: Refer to the contact information provided in your product packaging or the included user manual for specific support channels (e.g., email address).
Information regarding spare parts availability and guaranteed software updates is not available at this time. Please contact customer support for the most current information.
