GAMEMAX Master M905 ATX முழு டவர் கணினி கேஸ் பயனர் கையேடு

1. அறிமுகம்

This manual provides detailed instructions for the installation, operation, and maintenance of your GAMEMAX Master M905 ATX Full Tower Computer Case. Please read this manual thoroughly before beginning assembly to ensure proper setup and safe usage. This computer case is designed to accommodate ATX motherboards and offers ample space for high-performance components and advanced cooling solutions.

2. பாதுகாப்பு தகவல்

• Always disconnect the power supply from the wall outlet before installing or removing any components to prevent electrical shock.
• Handle internal components with care. Avoid touching circuit boards directly; hold them by their edges.
• Wear an anti-static wrist strap when handling sensitive electronic components to prevent electrostatic discharge (ESD) damage.
• சிறிய பாகங்கள் மற்றும் திருகுகளை குழந்தைகளிடமிருந்து விலக்கி வைக்கவும்.
• Ensure proper ventilation around the computer case to prevent overheating.

3. தொகுப்பு உள்ளடக்கங்கள்

கீழே பட்டியலிடப்பட்டுள்ள அனைத்து பொருட்களும் உங்கள் தொகுப்பில் உள்ளதா என்பதைச் சரிபார்க்கவும்:

• GAMEMAX Master M905 ATX Full Tower Computer Case
• Accessory Box (containing screws, standoffs, cable ties, and user manual)
• Pre-installed cooling fans (quantity may vary by model variant)

4. கூறு அடையாளம்

Familiarize yourself with the various parts of the GAMEMAX Master M905 case.

படம் 4.1: முன்-இடது view of the GAMEMAX Master M905 case, showcasing the tempered glass side panel and the front mesh panel with two illuminated blue fans. The top panel features front I/O ports.

படம் 4.2: Top-front perspective of the case, showing the top ventilation grille and the front I/O panel which includes USB 2.0 and USB 3.0 ports, audio jacks, and power/reset buttons.

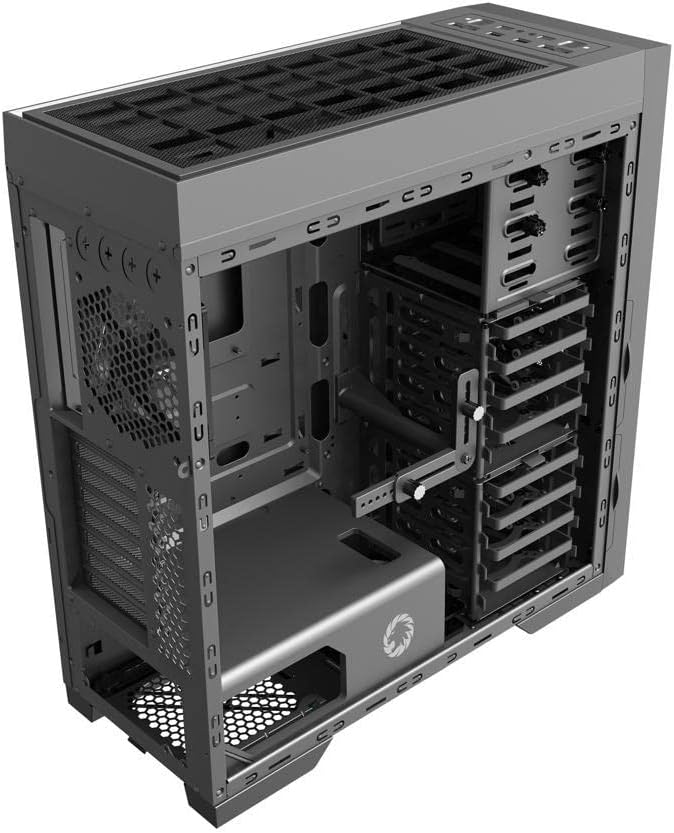

படம் 4.3: உள் view of the case, illustrating the spacious interior with multiple drive bays, the motherboard mounting area, and the dedicated power supply shroud at the bottom.

5. நிறுவல் வழிகாட்டி

5.1. வழக்கைத் தயாரித்தல்

1. பக்க பேனல்களை அகற்று: Locate the thumbscrews on the rear of the case. Unscrew them and carefully slide off the tempered glass side panel and the solid steel side panel. Set them aside on a soft, non-abrasive surface.
2. துணைப் பெட்டி: Locate the accessory box inside the case, usually secured in a drive bay. This box contains all necessary screws, standoffs, and cable ties for installation.

5.2. மதர்போர்டு நிறுவல்

1. ஸ்டாண்ட்ஆஃப்களை நிறுவவும்: Identify the correct standoff locations for your ATX motherboard. The Master M905 typically has pre-installed standoffs for ATX. If not, install them using the provided tool.
2. I/O கேடயத்தை நிறுவவும்: Snap your motherboard's I/O shield into the opening at the rear of the case from the inside. Ensure it is securely seated.
3. மதர்போர்டை பொருத்து: Carefully align your motherboard with the standoffs and the I/O shield. Gently lower the motherboard into place.
4. பாதுகாப்பான மதர்போர்டு: Use the provided motherboard screws to secure the motherboard to the standoffs. Do not overtighten.

5.3. மின்சாரம் வழங்கும் அலகு (PSU) நிறுவல்

1. Position PSU: The Master M905 supports bottom-mounted PSUs. Slide your PSU into the designated compartment at the bottom rear of the case, ensuring the fan faces downwards (if the case has a bottom vent) or upwards.
2. Secure PSU: Align the PSU with the screw holes at the rear of the case. Secure it with the provided PSU screws.

5.4. Storage Drive Installation (HDD/SSD)

The case supports various drive configurations. Refer to the internal layout for specific bay types.

• 3.5" HDDகள்: Typically installed in tool-less drive cages or trays. Slide the HDD into a tray and secure it with clips or screws.
• 2.5" SSDகள்: Can be mounted on dedicated SSD brackets behind the motherboard tray or in 3.5" drive trays using adapter screws.

5.5. விரிவாக்க அட்டை நிறுவல் (PCIe)

1. ஸ்லாட் கவர்களை அகற்று: Unscrew or remove the necessary PCIe slot covers from the rear of the case corresponding to your motherboard's PCIe slots.
2. Install Card: Carefully insert your expansion card (e.g., graphics card) into the appropriate PCIe slot on the motherboard until it clicks into place.
3. பாதுகாப்பான அட்டை: Secure the expansion card to the case with the provided screws.

5.6. Front Panel Connector Installation

Connect the front panel cables from the case to the corresponding headers on your motherboard. Consult your motherboard manual for exact header locations.

• USB 2.0/3.0: Connect the USB cables to the motherboard's USB headers.
• ஆடியோ: Connect the HD Audio cable to the motherboard's audio header.
• பவர்/ரீசெட்/LEDகள்: Connect the small individual cables (Power SW, Reset SW, HDD LED, Power LED) to the front panel header pins on your motherboard. Pay close attention to polarity for LEDs.

5.7. கேபிள் மேலாண்மை

Utilize the cable routing cutouts and tie-down points behind the motherboard tray to organize cables. This improves airflow and aesthetics.

6. ஆபரேஷன்

6.1 இயக்கப்படுகிறது

Once all components are installed and cables are connected, replace the side panels. Connect your monitor, keyboard, mouse, and power cable to the PSU. Press the power button on the front panel to start your system.

6.2. முன்பக்க I/O போர்ட்கள்

முன் பலகம் வசதியான அணுகலை வழங்குகிறது:

• USB 2.0 போர்ட்கள்: For connecting peripherals like keyboards, mice, and older USB devices.
• USB 3.0 போர்ட்கள்: இணக்கமான சாதனங்களுடன் அதிவேக தரவு பரிமாற்றத்திற்கு.
• ஆடியோ ஜாக்குகள்: ஹெட்ஃபோன்கள் மற்றும் மைக்ரோஃபோன்களை இணைப்பதற்கு.
• பவர் பட்டன்: To turn the system on/off.
• மீட்டமை பொத்தான்: கணினியை மறுதொடக்கம் செய்ய.

7. பராமரிப்பு

7.1. சுத்தம் செய்தல்

Regular cleaning helps maintain optimal performance and extends the lifespan of your components.

• வெளிப்புறம்: வெளிப்புற மேற்பரப்புகளை ஒரு மென்மையான, டி மூலம் துடைக்கவும்amp துணி. கடுமையான இரசாயனங்கள் தவிர்க்கவும்.
• உட்புறம்: Use compressed air to remove dust from fans, heatsinks, and other components. Perform this outdoors or in a well-ventilated area.

7.2. Dust Filter Maintenance

The Master M905 case is equipped with dust filters to prevent dust buildup. Regularly clean these filters:

• Locate and remove the dust filters (e.g., front, top, bottom PSU intake).
• Rinse them under running water or use a soft brush to remove accumulated dust.
• வடிகட்டிகளை மீண்டும் நிறுவுவதற்கு முன் அவை முற்றிலும் உலர்ந்திருப்பதை உறுதி செய்யவும்.

8. சரிசெய்தல்

நீங்கள் சிக்கல்களை எதிர்கொண்டால், பின்வரும் அடிப்படை சரிசெய்தல் படிகளைக் கவனியுங்கள்:

• கணினி இயக்கப்படவில்லை: Check all power connections, including the PSU to the wall, the 24-pin ATX connector, and the 8-pin CPU power connector to the motherboard. Ensure the front panel power switch cable is correctly connected to the motherboard.
• சுழலாத மின்விசிறிகள்: Verify that all fan cables are securely connected to the motherboard fan headers or a fan controller.
• USB ports not working: Ensure the front panel USB cables are correctly connected to the motherboard's USB headers.
• காட்சி வெளியீடு இல்லை: Confirm that your graphics card is properly seated in its PCIe slot and that all necessary power cables are connected to it. Ensure your monitor cable is connected to the graphics card, not the motherboard's integrated graphics ports (unless you are using integrated graphics).

9. விவரக்குறிப்புகள்

10. உத்தரவாதம் மற்றும் ஆதரவு

For warranty information and technical support, please refer to the official GAMEMAX webஉங்கள் உள்ளூர் சில்லறை விற்பனையாளரைத் தொடர்பு கொள்ளவும் அல்லது உத்தரவாதக் கோரிக்கைகளுக்கு உங்கள் வாங்கியதற்கான ஆதாரத்தை வைத்திருங்கள்.
