1. அறிமுகம்
The isinwheel M10 Pro is a versatile electric bike designed for both urban commuting and off-road adventures. Featuring a powerful motor, fat tires, and a robust frame, it offers a balanced riding experience. This manual will guide you through the essential steps to ensure safe and optimal use of your electric bike.
Image 1.1: The isinwheel M10 Pro Electric Bike, showcasinஅதன் வலுவான வடிவமைப்பு மற்றும் கொழுத்த டயர்கள்.
2 முக்கிய அம்சங்கள்
- சிறிய வடிவமைப்பு: 20-inch electric mountain bike offering agile handling.
- All-Terrain Fat Tires: 20 x 4.0 inch tires for stability and traction on various surfaces.
- சக்திவாய்ந்த மோட்டார்: 750W nominal (1000W peak) hub motor for efficient power delivery.
- நீக்கக்கூடிய பேட்டரி: 10.4Ah battery with BMS for extended range and protection.
- 7-Speed Drivetrain: Shimano 7-speed gears for adaptable riding.
- முன் சஸ்பென்ஷன்: Absorbs shocks for a smoother ride.
- Dual Disc Brakes: Provides reliable stopping power in diverse conditions.
- ஒருங்கிணைந்த விளக்குகள்: 6.6W headlight and taillight for visibility.
- யூ.எஸ்.பி சார்ஜிங் போர்ட்: Convenient port for charging mobile devices.
- Adjustable Handlebar Stem: Allows customization for rider height and comfort.
3. சட்டசபை மற்றும் அமைப்பு
3.1 ஆரம்ப அசெம்பிளி
The isinwheel M10 Pro arrives approximately 90% pre-assembled. Tools and a manual are included for the final steps. Follow the instructions provided in the included manual for detailed assembly steps.
3.2 Adjusting Handlebar and Seat Height
For optimal comfort and control, adjust the handlebar and seat to your preferred height. The handlebar stem is adjustable to accommodate various rider heights. The seat post can also be adjusted to ensure proper leg extension while pedaling.
Image 3.1: Illustration of adjustable handlebar angle and seat height, showing recommended height ranges and dimensions.
3.3 Quick Release Front Wheel
The front wheel features a quick-release mechanism, allowing for easy removal without tools. This is beneficial for transport or maintenance. To remove, open the quick-release lever, loosen the nut on the opposite side, and carefully lift the wheel from the fork.
4. உங்கள் மின்சார பைக்கை இயக்குதல்
4.1 எல்சிடி டிஸ்ப்ளே
The bike is equipped with an LCD display that shows essential riding information, including speed (MPH), battery level, odometer/trip distance, and pedal assist level. Use the '+' and '-' buttons to adjust the pedal assist level.
Image 4.1: Close-up of the LCD display showing speed, battery, and pedal assist level, alongside the integrated USB charging port.
4.2 Pedal Assist and Throttle
The M10 Pro offers 5 levels of pedal assist. Select your desired level using the display controls. The bike also features a half-twist throttle for power on demand, allowing you to accelerate without pedaling.
4.3 Headlight and Horn
Activate the integrated 6.6W headlight for improved visibility during low-light conditions. The bike also includes a horn for alerting others to your presence. Both controls are conveniently located on the handlebar.
4.4 USB Phone Charging Port
A built-in USB port allows you to charge your phone or other small electronic devices while riding, ensuring you stay connected.
Image 4.2: A hand plugging a USB cable into the charging port located near the display on the handlebar.
5. பேட்டரி தகவல்
The isinwheel M10 Pro is powered by a 36V 10.4Ah removable and lockable battery. It features a Battery Management System (BMS) for overcharge protection, enhancing safety and battery longevity. A full charge typically takes 3-4 hours.

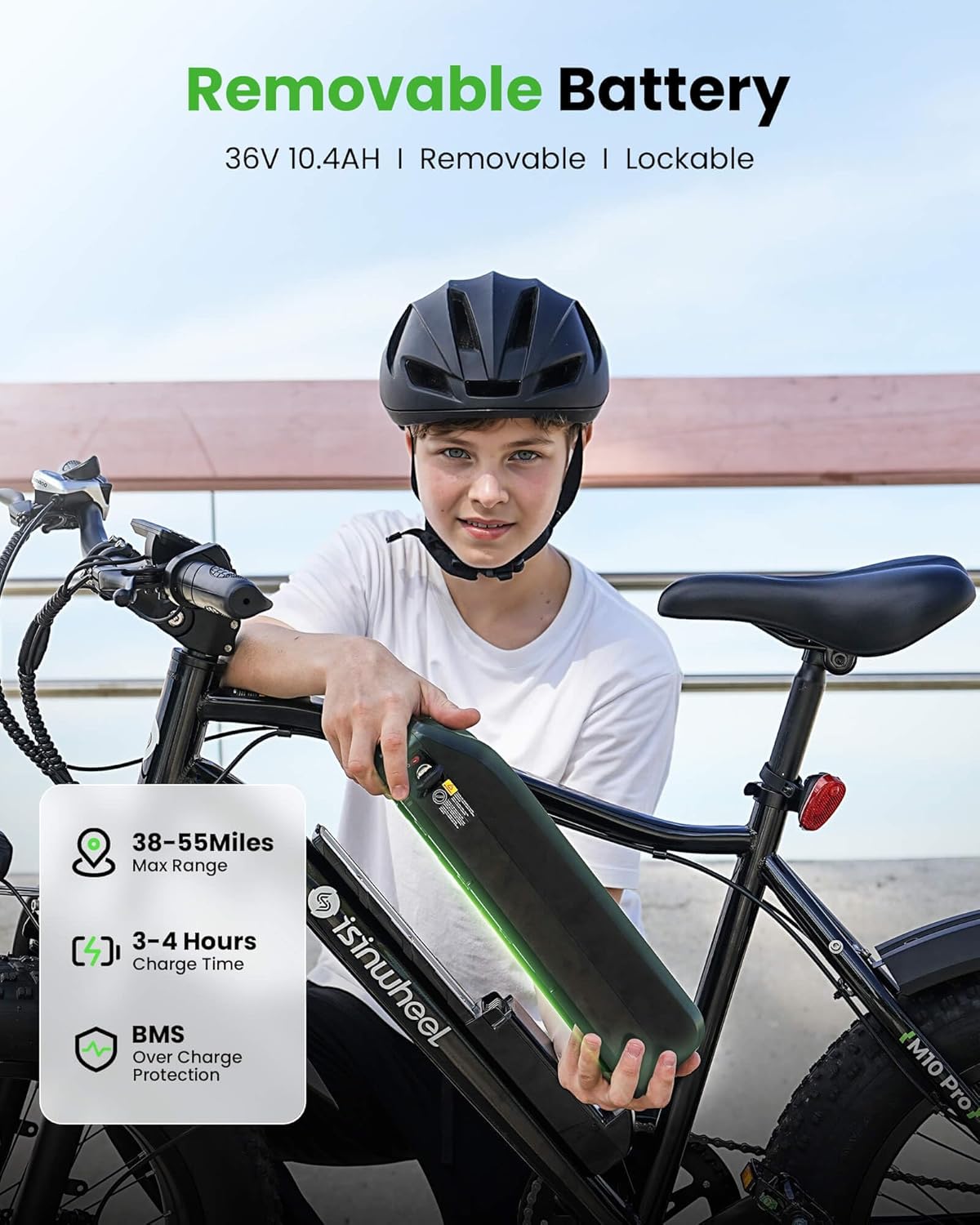

Image 5.1: A person demonstrating the removal of the lockable battery from the bike frame.
6. Drivetrain and Brakes
6.1 Motor and Gearing
The bike features a 750W nominal (1000W peak) brushless hub motor, providing 65 Nm of motor torque for efficient climbing and acceleration. It is paired with a Shimano 7-speed drivetrain, including a Shimano Tourney TZ derailleur, allowing you to adapt to various terrains and riding conditions.
Image 6.1: Close-up of the rear wheel, highlighting the hub motor and Shimano 7-speed gears.
6.2 Dual Disc Brakes
For reliable stopping power, the M10 Pro is equipped with mechanical disc brakes on both the front and rear wheels. These brakes utilize 160mm rotors and are designed to perform effectively in all weather conditions.
Image 6.2: Visual representation of the mechanical disc brakes and the integrated headlight and taillight for safety.
7. Tires and Suspension
7.1 All-Terrain Fat Tires
The 20 x 4.0 inch fat tires provide enhanced traction and stability, making the bike suitable for various terrains including city roads, gravel, sand, and trails. The knobby tread pattern ensures grip, while the tire volume offers additional cushioning.
Image 7.1: The M10 Pro electric bike being ridden across different terrains, highlighting its all-terrain fat tires.
7.2 Front Suspension Fork
A front suspension fork is integrated into the bike's design to absorb impacts and vibrations from uneven surfaces, contributing to a more comfortable and controlled ride.
Image 7.2: A rider on the M10 Pro, illustrating the front suspension absorbing an impact from a bump.
8. விவரக்குறிப்புகள்
| அம்சம் | விவரம் |
|---|---|
| பைக் வகை | மின்சார பைக் |
| மாதிரி | M10 Pro |
| பிராண்ட் | இசின்வீல் |
| மோட்டார் | 750W Nominal (1000W Peak) Brushless Hub Motor, 65 Nm Torque |
| பேட்டரி | 36V 10.4Ah Removable, Lockable, BMS Protection |
| சார்ஜ் நேரம் | 3-4 மணி நேரம் |
| அதிகபட்ச வேகம் | 22 MPH |
| Claimed Range | 38-55 மைல்கள் |
| டயர்கள் | 20 x 4.0 Inch Fat Tires (Aozin branded) |
| கியரிங் | Shimano 7-Speed with Tourney TZ Derailleur |
| பிரேக்குகள் | Mechanical Disc Brakes (Fiel branded, 160mm rotors) |
| இடைநீக்கம் | முன் சஸ்பென்ஷன் ஃபோர்க் |
| காட்சி | LCD (Speed, Battery, Odometer, PAS Level) |
| சிறப்பு அம்சங்கள் | USB Phone Charge Port, Adjustable Handlebar Stem, Integrated Headlight/Taillight, Horn |
| பிரேம் மெட்டீரியல் | அலாய் ஸ்டீல் |
| பொருளின் எடை | 61.7 பவுண்டுகள் |
| சுமை திறன் | அதிகபட்சம் 330 எல்பிஎஸ் |
| பரிந்துரைக்கப்பட்ட ரைடர் உயரம் | 5'3" - 6'3" |
9. பராமரிப்பு
Regular maintenance is crucial for the longevity and safe operation of your isinwheel M10 Pro Electric Bike.
- டயர் அழுத்தம்: ஒவ்வொரு சவாரிக்கும் முன் டயர் அழுத்தத்தைச் சரிபார்க்கவும். பரிந்துரைக்கப்பட்ட PSIக்கு டயர் பக்கவாட்டைப் பார்க்கவும்.
- பிரேக் ஆய்வு: Regularly inspect brake pads and rotors for wear. Ensure brake levers engage smoothly and provide adequate stopping power.
- செயின் லூப்ரிகேஷன்: சீரான கியர் மாற்றங்களை உறுதி செய்வதற்கும் தேய்மானத்தைத் தடுப்பதற்கும் சங்கிலியை சுத்தமாகவும் லூப்ரிகேட் செய்யவும்.
- பேட்டரி பராமரிப்பு: Charge the battery regularly, even when not in use, to maintain its health. Avoid fully discharging the battery. Store the battery in a cool, dry place.
- ஃபாஸ்டனர் சரிபார்ப்புகள்: குறிப்பாக ஹேண்டில்பார்கள், சக்கரங்கள் மற்றும் இருக்கை இடுகை போன்ற முக்கியமான கூறுகளில், அனைத்து போல்ட்கள் மற்றும் ஃபாஸ்டென்சர்களின் இறுக்கத்தை அவ்வப்போது சரிபார்க்கவும்.
- பொது சுத்தம்: விளம்பரத்துடன் உங்கள் பைக்கை தவறாமல் சுத்தம் செய்யுங்கள்.amp துணி. உயர் அழுத்த நீர் ஜெட்களை நேரடியாக மின் கூறுகளில் பயன்படுத்துவதைத் தவிர்க்கவும்.
10. சரிசெய்தல்
இந்தப் பகுதி உங்கள் மின்சார பைக்கில் நீங்கள் சந்திக்கக்கூடிய பொதுவான சிக்கல்களைக் கையாள்கிறது.
- Bike Not Turning On: Check if the battery is properly inserted and charged. Ensure the power button on the battery and display are pressed.
- மோட்டார் உதவவில்லை: Verify the pedal assist level on the display is not set to '0'. Check if the brake levers are fully released, as they may cut power to the motor.
- குறைக்கப்பட்ட வரம்பு: This can be due to low tire pressure, riding in high pedal assist/throttle modes, heavy loads, or cold weather. Ensure proper tire inflation and consider lower assist levels for longer range.
- Brake Squeal: Clean rotors and pads. If the issue persists, brake pads may need replacement or adjustment.
- அசாதாரண சத்தங்கள்: Inspect the chain, gears, and wheels for any obstructions or loose components.
இங்கே விவாதிக்கப்படாத சிக்கல்களுக்கு, வாடிக்கையாளர் ஆதரவைத் தொடர்பு கொள்ளவும்.
11. உத்தரவாதம் மற்றும் ஆதரவு
The isinwheel M10 Pro Electric Bike is covered by a 1-year warranty. For any parts, repairs, or technical assistance, please reach out to our dedicated customer support team. Timely responses and replacement parts are available to ensure your satisfaction.
For support, please refer to the contact information provided with your purchase documentation or visit the official isinwheel webதளம்.
