Hantek DSO2D50 Digital Storage Oscilloscope User Manual

1. அறிமுகம்

The Hantek DSO2D50 is a high-performance digital storage oscilloscope designed for precise signal analysis and measurement. It features a 500MHz bandwidth, 2GSa/s real-time sampling rate, and an 80K memory depth. This instrument also integrates a 25MHz arbitrary waveform generator, making it a versatile tool for various electronic testing and development applications.

This manual provides essential information for the safe and effective operation of your DSO2D50 oscilloscope. Please read it thoroughly before use and retain it for future reference.

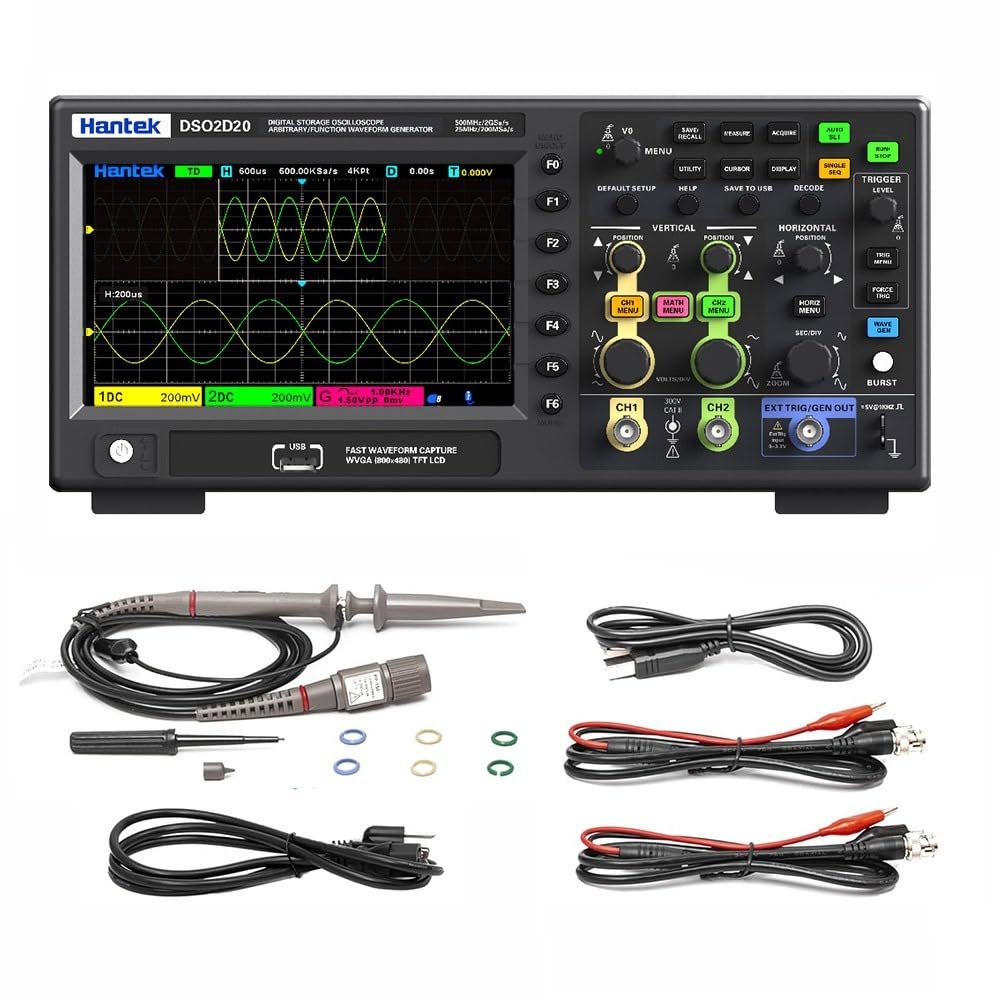

படம் 1.1: முன் view of the Hantek DSO2D50 Digital Storage Oscilloscope.

முக்கிய அம்சங்கள்:

• 2 Analog Channels + 1 External Trigger Channel
• 500 மெகா ஹெர்ட்ஸ் அலைவரிசை
• 2 GSa/s Real-time Sampலிங் விகிதம்
• 80K Memory Depth
• Built-in 25MHz Arbitrary Waveform Generator
• 32 Automatic Measurement Functions
• 9 Triggering Modes
• Supports 1MΩ/50Ω Impedance Switching
• Multiple Data Storage Options (CSV, images, waveforms)
• 7-இன்ச் எல்சிடி டிஸ்ப்ளே

2. பாதுகாப்பு தகவல்

எச்சரிக்கை:

• To prevent electric shock, do not open the instrument casing. அனைத்து சேவைகளையும் தகுதிவாய்ந்த பணியாளர்களிடம் பரிந்துரைக்கவும்.
• Do not operate the oscilloscope in wet or damp நிபந்தனைகள்.
• மின்சாரம் வழங்கல் தொகுதியை உறுதி செய்யவும்tage matches the instrument's requirements.
• Use only the power cord and accessories specified by the manufacturer.
• Before making any connections, ensure the instrument is powered off.
• Always connect the ground lead of the probe to the circuit ground before connecting the probe tip to the test point.
• Observe all terminal ratings to prevent fire or electric shock.

Figure 2.1: Rear panel showing power input and safety warning.

அபாயகரமான தொகுதிtage inside, do not remove the cover unless by specified personnel.

3. தொகுப்பு உள்ளடக்கங்கள்

உங்கள் தொகுப்பில் பின்வரும் உருப்படிகள் உள்ளதா என்பதைச் சரிபார்க்கவும்:

• 1 x Hantek DSO2D50 Bench Digital Storage Oscilloscope
• 2 x Passive Probes (typically 1:1/10:1 switchable)
• 1 x பவர் கார்டு
• 1 x USB கேபிள்
• 1 x பயனர் கையேடு (இந்த ஆவணம்)
• 1 x Calibration Certificate (may vary)

If any items are missing or damaged, please contact your dealer or Hantek customer support immediately.

4. தயாரிப்பு முடிந்துவிட்டதுview

4.1 Front Panel Controls and Connectors

The front panel of the DSO2D50 features the display, control buttons, knobs, and input connectors for channels and the arbitrary waveform generator output.

படம் 4.1: விரிவானது view of the control panel and input connectors.

Key areas include:

• காட்சிப் பகுதி: 7-inch TFT LCD for waveform display and menu navigation.
• செயல்பாட்டு பொத்தான்கள் (F0-F6): Context-sensitive buttons along the right side of the display.
• மெனு பொத்தான்கள்: Buttons like DEFAULT SETUP, UTILITY, CURSOR, DISPLAY, SAVE TO USB, DECODE, HELP.
• செங்குத்து கட்டுப்பாடுகள்: VOLTS/DIV knobs and CH1 MENU, CH2 MENU, MATH MENU buttons for adjusting vertical scale and channel settings.
• கிடைமட்ட கட்டுப்பாடுகள்: SEC/DIV knob and HORIZ MENU, ZOOM buttons for adjusting horizontal scale and time base.
• தூண்டுதல் கட்டுப்பாடுகள்: TRIGGER LEVEL knob and TRIG MENU, FORCE TRIG buttons for setting trigger conditions.
• Arbitrary Waveform Generator (AWG) Controls: WAVE GEN button and EXT TRIG/GEN OUT connector.
• சேனல் உள்ளீடுகள்: CH1 and CH2 BNC connectors.
• External Trigger/AWG Output: EXT TRIG/GEN OUT BNC connector.
• USB ஹோஸ்ட் போர்ட்: USB சேமிப்பக சாதனங்களை இணைப்பதற்கு.

4.2 பின்புற பேனல் இணைப்பிகள்

The rear panel includes the power input and ventilation.

• ஏசி பவர் உள்ளீடு: மின் கம்பியை இணைப்பதற்கு.
• காற்றோட்ட விசிறி: For cooling the instrument.

5 அமைவு

5.1 மின் இணைப்பு

1. அலைக்காட்டியின் பவர் ஸ்விட்ச் ஆஃப் நிலையில் இருப்பதை உறுதிசெய்யவும்.
2. வழங்கப்பட்ட பவர் கார்டை அலைக்காட்டியின் பின்புற பேனலில் உள்ள ஏசி பவர் உள்ளீட்டுடன் இணைக்கவும்.
3. பவர் கார்டின் மறுமுனையை தரையிறக்கப்பட்ட ஏசி பவர் அவுட்லெட்டில் செருகவும்.

5.2 ஆய்வு இணைப்பு மற்றும் இழப்பீடு

1. Connect a passive probe to one of the CH1 or CH2 BNC input connectors.
2. Set the probe attenuation switch (if applicable) to 10X.
3. Connect the probe ground clip to the oscilloscope's ground terminal (usually a dedicated terminal or the ground ring of the BNC connector).
4. Connect the probe tip to the probe compensation output (usually a square wave test signal output on the front panel).
5. Power on the oscilloscope.
6. அழுத்தவும் ஆட்டோ செட் button. The oscilloscope will automatically adjust settings to display the compensation signal.
7. Adjust the compensation screw on the probe until a flat-top square wave is displayed on the screen. This ensures accurate measurements.

6. இயக்க வழிமுறைகள்

6.1 அடிப்படை அலைவடிவக் காட்சி

1. Power on the oscilloscope.
2. Connect a compensated probe to CH1.
3. Connect the probe tip to the signal source you wish to measure.
4. அழுத்தவும் ஆட்டோ செட் button. The oscilloscope will automatically adjust the vertical, horizontal, and trigger settings to display a stable waveform.
5. பயன்படுத்தவும் VOLTS/DIV knob to adjust the vertical scale (ampவழிபாடு).
6. பயன்படுத்தவும் SEC/DIV knob to adjust the horizontal scale (time base).
7. பயன்படுத்தவும் நிலை knobs to move the waveform vertically or horizontally.

6.2 1MΩ/50Ω Impedance Switching

The DSO2D50 supports switching between 1MΩ (high impedance) and 50Ω (low impedance) input impedance. This is crucial for adapting to different measurement scenarios and ensuring signal integrity, especially for high-frequency signals or when matching transmission lines.

Figure 6.1: Menu for selecting input impedance.

To switch impedance:

1. அழுத்தவும் CH1 MENU or CH2 MENU button for the desired channel.
2. Navigate through the menu options using the function buttons (F0-F6) until you find the "Impedance" setting.
3. ஒன்றைத் தேர்ந்தெடுக்கவும் 1MΩ or 50Ω as required for your measurement.
4. குறிப்பு: When using 50Ω impedance, ensure your signal source is also 50Ω terminated to prevent reflections.

6.3 Measurement and Statistical Functions

The oscilloscope provides 32 automatic measurement functions and threshold measurement functions. These tools support statistical analysis, allowing you to display five measurement values: current value, average value, maximum value, minimum value, and standard deviation.

படம் 6.2: எ.காample of automatic measurement display.

To access measurement functions:

1. அழுத்தவும் அளவீடு பொத்தான்.
2. Use the function buttons to select the desired measurement type (e.g., Frequency, Period, Vpp, Vmax, Vmin, Rise Time, Fall Time).
3. The selected measurements will appear on the screen.
4. செய்ய view statistical values, navigate to the statistical menu within the MEASURE options.

6.4 Built-in Arbitrary Waveform Generator (AWG)

The DSO2D50 includes a 25MHz arbitrary waveform generator capable of outputting five standard waveforms: sine wave, square wave, triangle wave, exponential wave, noise, and DC. It also supports custom arbitrary waveform output.

Figure 6.3: Arbitrary Waveform Generator settings interface.

To use the AWG:

1. Connect a BNC cable from the EXT TRIG/GEN OUT connector to the input of the device under test or an oscilloscope channel.
2. அழுத்தவும் WAVE GEN பொத்தான்.
3. Use the function buttons to select the desired waveform type (Sine, Square, Triangle, etc.).
4. Adjust parameters such as Frequency, Amplitude, and Offset using the corresponding menu options and knobs.
5. Ensure the AWG output is enabled within the menu.

6.5 Triggering Modes

The oscilloscope offers 9 triggering modes to stabilize and capture specific events in your waveform. Common modes include Edge, Pulse, Video, Slope, and more advanced options for serial bus decoding.

To set up a trigger:

1. அழுத்தவும் TRIG MENU பொத்தான்.
2. Select the desired trigger type (e.g., Edge, Pulse).
3. Adjust the trigger source (CH1, CH2, EXT), slope (rising/falling edge), and level using the தூண்டுதல் நிலை knob and menu options.
4. The trigger level is indicated by a horizontal line on the display.

6.6 தரவு சேமிப்பு மற்றும் நினைவு கூர்தல்

The DSO2D50 allows you to save and recall various data types, including CSV files, images, reference waveforms, and waveform data, to a USB storage device.

To save data:

1. Insert a USB flash drive into the USB Host port on the front panel.
2. அழுத்தவும் SAVE TO USB பொத்தான்.
3. Select the desired save type (e.g., Image, Waveform, CSV) and file format from the menu.
4. சேமிப்பு செயல்பாட்டை உறுதிப்படுத்தவும்.

6.7 மேம்பட்ட செயல்பாடுகள்

• கணித செயல்பாடுகள்: Perform waveform arithmetic operations (e.g., A+B, A-B, A*B, A/B, FFT) and support cursor measurements for detailed analysis.
• FFT Scale Display: Provides a clear display for frequency domain analysis, making it easier to read results.
• XY பயன்முறை: Use XY mode to analyze the phase relationship between two signals. This is useful for Lissajous figures.
• Serial Protocol Triggering and Decoding: Supports protocols such as UART, LIN, CAN, SPI, and IIC, enabling easy analysis of serial bus data.
• SCPI Remote Control: Standard SCPI commands are supported for easy system setup and remote control via USB.

7. பராமரிப்பு

7.1 சுத்தம் செய்தல்

• Clean the instrument's exterior with a soft cloth dampலேசான சவர்க்காரம் மற்றும் தண்ணீரால் உருவாக்கப்பட்டது.
• Do not use abrasive cleaners or solvents that may damage the casing அல்லது காட்சி.
• கருவியில் எந்த திரவமும் நுழையாமல் பார்த்துக் கொள்ளுங்கள்.

7.2 சேமிப்பு

• When not in use for extended periods, store the oscilloscope in a dry, dust-free environment.
• அதிக வெப்பநிலை மற்றும் ஈரப்பதத்தைத் தவிர்க்கவும்.
• Disconnect all probes and the power cord before storage.

7.3 அளவுத்திருத்தம்

The DSO2D50 is factory calibrated. For continued accuracy, periodic calibration by qualified service personnel is recommended, typically every 1-2 years depending on usage.

8. சரிசெய்தல்

9. விவரக்குறிப்புகள்

The following table outlines the key specifications for the Hantek DSO2D50 Digital Storage Oscilloscope.

குறிப்பு: Specifications are subject to change without notice. For the most current specifications, please refer to the manufacturer's official webதளம்.

9.1 மாதிரி ஒப்பீடு

The Hantek DSO2D50 is part of a series of oscilloscopes. The following table provides a comparison with other models in the series, highlighting key differences.

Figure 9.1: Model comparison table for Hantek oscilloscopes.

This table helps to understand the DSO2D50's position within the product line, specifically noting its 500MHz bandwidth, 2GSa/s sampling rate, 80K storage depth, and integrated arbitrary function generator (AFG).

10. உத்தரவாதம் மற்றும் ஆதரவு

10.1 உத்தரவாதத் தகவல்

Hantek products are typically covered by a limited warranty against defects in materials and workmanship. The specific warranty period and terms may vary by region and product. Please refer to the warranty card included with your product or visit the official Hantek webவிரிவான உத்தரவாத தகவல்களுக்கான தளம்.

உத்தரவாதக் கோரிக்கைகளுக்கான வாங்கியதற்கான சான்றாக உங்கள் கொள்முதல் ரசீதை வைத்திருங்கள்.

10.2 வாடிக்கையாளர் ஆதரவு

For technical assistance, troubleshooting, or service inquiries, please contact Hantek customer support:

• உற்பத்தியாளர்: Qingdao Hantek Electronic Co., Ltd
• முகவரி: #35 Building, No. 780 Baoyuan Road, High-tech Zone, Qingdao, Shandong, China 266114
• Webதளம்: (Please refer to the official Hantek website for contact forms or email addresses)

When contacting support, please have your product model (DSO2D50) and serial number ready.
